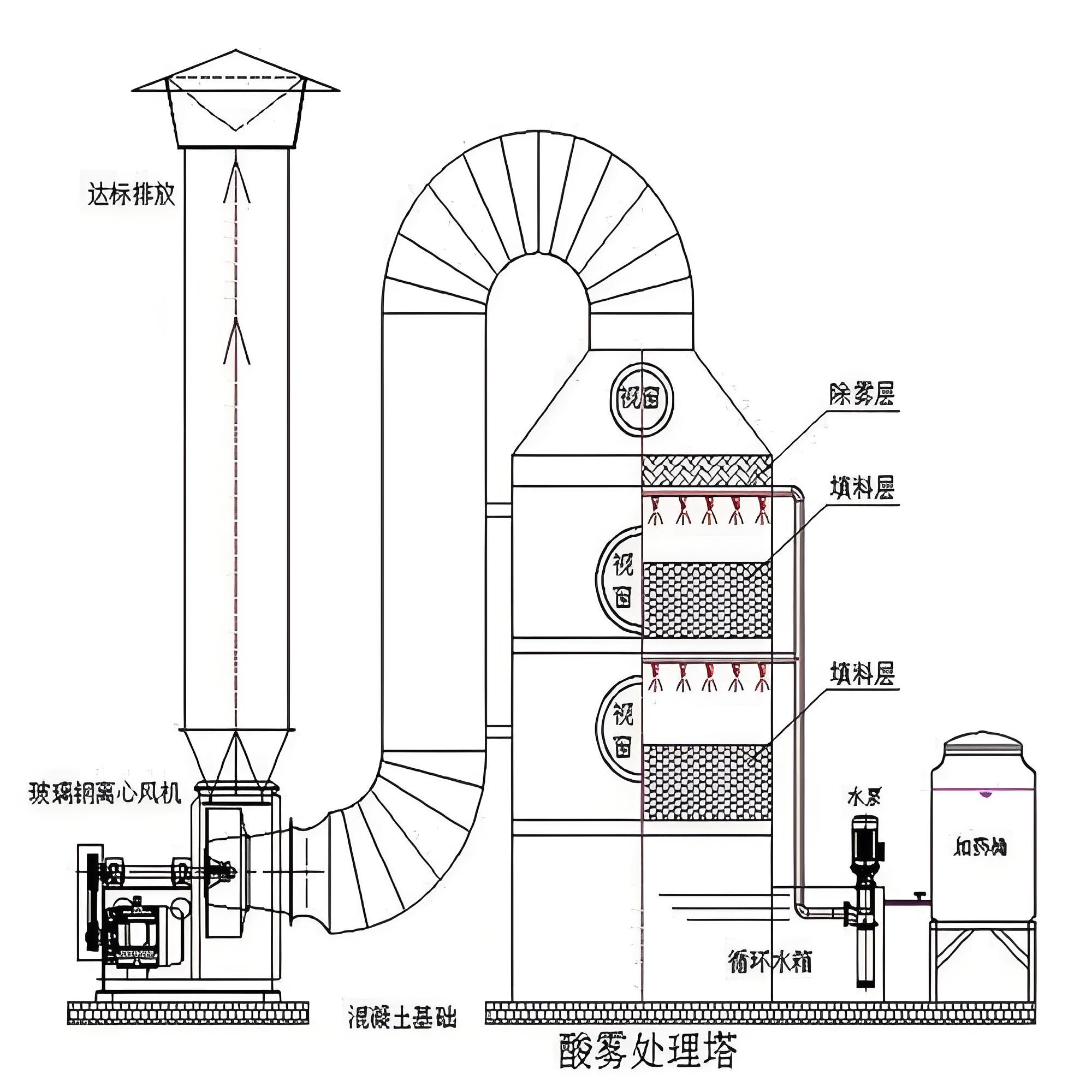

废气塔（洗涤塔）的结构通常包括以下几个主要部分：

1. 塔体：

    塔壳：是洗涤塔的主体结构，通常呈圆柱形，由耐腐蚀的材料制成，如不锈钢、碳钢加内衬、玻璃钢（FRP）或塑料等。

    塔底：塔底通常用于收集洗涤后的液体，并设置有排液口用于周期性排出或循环使用洗涤液。

2. 填料区：

    填料：塔内填充材料提供了大量的表面积以促进气液接触。填料可以是随机填料（如环形填料、鞍形填料等）或结构化填料（有规则排列的板片或网格）。

    支撑板：填料下方有支撑板，用于承载填料的重量，同时允许气体通过且防止填料下落。

3. 喷淋系统（洗涤液分配系统）：

    喷淋头/喷嘴：位于塔顶或填料区上方，用于将洗涤液均匀地喷洒到填料上。

    洗涤液供应管道：连接喷淋头和循环泵，并供应洗涤液。

4. 气体入口和出口：

    废气入口：通常位于塔体底部，有时配有分布器以保证气体均匀分布。

    清洁气体出口：位于塔顶，有时会装有除雾器或滴水捕集器以去除带出的液体滴。

5. 除雾器或去液器：

    除雾板或去液板：安装在塔体顶部的填料区上方，用于捕获并移除气流中的液体滴，防止它们随气体排出塔体。

6. 循环泵和管道：

    泵：用于将收集在塔底的洗涤液循环回喷淋系统。

    管道：连接泵、洗涤液储存罐和喷淋系统。

7. 检修门和观察窗：

    检修门：用于人员进入塔内进行维护和检查。

    观察窗：用于观察填料区的运行状态。

8. 控制系统：

    传感器和控制装置：用于监测和控制洗涤塔的运行，如温度、压力、液位和流量等。

9. 安全设施：

    安全阀、泄压装置或破碎盘：用于预防意外压力升高导致的安全问题。

这些是废气塔的基本结构组成。根据具体的应用需求和处理的废气类型，洗涤塔的设计可能会有所不同。例如，对于高温废气，可能需要预冷系统；对于特别腐蚀性的气体，则需要特别考虑材料的耐腐蚀性；对于粉尘含量较高的气体，可能需要预处理以去除粉尘等。
