PCR实验室又叫基因扩增实验室。PCR是聚合酶链式反应(Polymerase Chain Reaction)的简称。是一种分子生物学技术，用于放大特定的DNA片段，可看作生物体外的特殊DNA复制。通过DNA基因追踪系统，能迅速掌握患者体内的病毒含量，其精确度高达纳米级别。

PCR实验室规范标准

《ISO/DIS14644-1 国际标准》、
《GB50073-2001 洁净厂房设计规范》、
《GMP-98 药品生产质量管理规范》、
《YFB001-95 医院洁净手术部建筑规范》、
《GB14925-2001 实验动物环境与设施》、
《YY0033-2000 无菌医疗器械生产管理规范》
《JGJ71-90 洁净室施工及验收规范》
GB50015《建筑给水排水设计规范》、
GB50016 《建筑设计防火规范》、
GB50019 《采暖通风和空气调节设计规 范》、
GB16292 《大气污染物综合排放标准》
GB 50346-2011《生物安全实验室建筑技术规范》
GB 50736-2012《民用建筑供暖通风与空气调节设计规范》
GB 51251-2017《建筑防烟排烟系统技术标准》
GB 50015-2003《建筑给水排水设计规范》
GB 50116-2013《火灾自动报警系统设计规范》
GB 50073-2013《洁净厂房设计规范》
GB 3095-2012《环境空气质量标准》
GB 14925-2010《实验动物 环境及设施》
GB/T 32146.1-2015《检验检测实验室设计与建设技术要求 第 1 部分：通用要求》
GB/T 32146.2-2015《检验检测实验室设计与建设技术要求 第 2 部分：电气实验室》
GB/T 32146.3-2015《检验检测实验室设计与建设技术要求 第 3 部分：食品实验室》
GB/T29475-2012《移动实验室设计原则及基本要求》
GB/T29479-2012《移动实验室通用要求》
GB/T29474-2012《移动实验室内部装饰材料通用技术规范》
GB/T33247-2016《 移动实验室供、排水系统设计指南》
GB18871-2002《电离辐射防护与辐射源安全基本标准》
GB 8978-1996《污水综合排放标准》
GB 16297-1996《大气污染物综合排放标准》
GB24820-2009《实验室家具通用技术条件》

PCR实验室功能区布局设计

PCR实验室装修材料

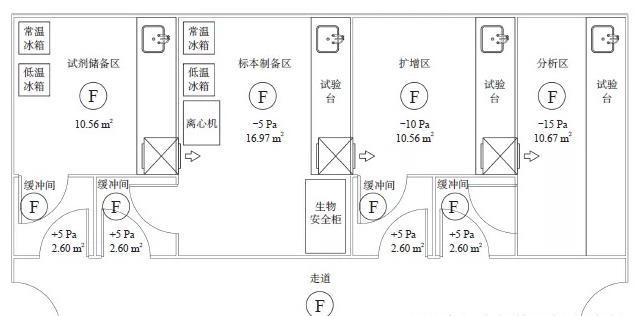

​PCR实验室在空间布局上分为试剂准备区、样品制备区、扩增区和扩增产物分析区四个单独的工作区域，并设有专用走廊，以及缓冲区。

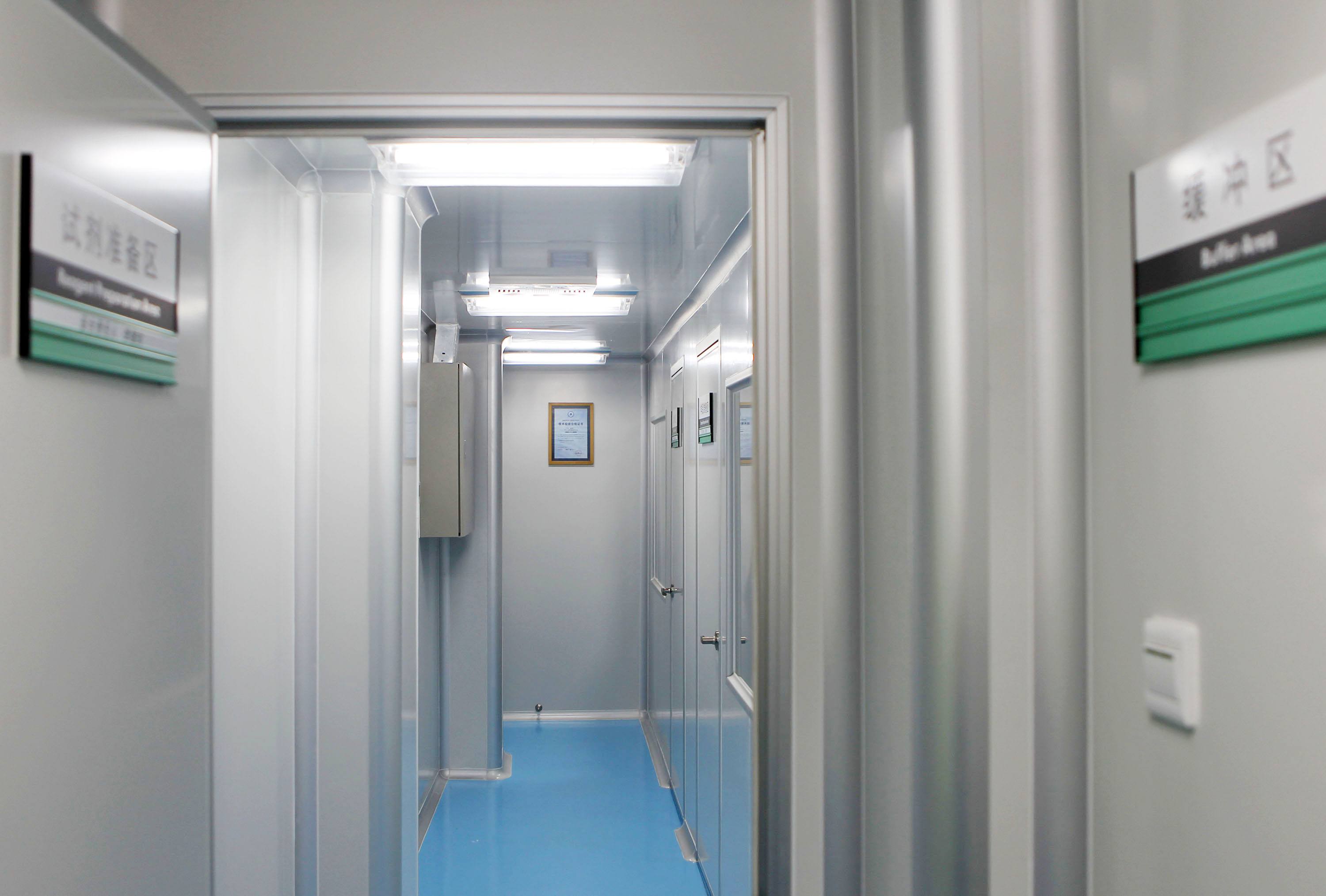

PCR实验室的装修，墙壁、顶板和地板应光滑、易清洁、防渗漏并耐化学品和消毒剂的腐蚀。不得在实验室内铺设地毯和窗帘。地面采用PVC塑胶地板，墙体围固要气密性良好，墙体、天花板、地面所有的阴角、阳角都需要圆弧处理。
PCR实验室净高宜为2.5米-2.7米，走廊净宽宜为2.5米-3.0米。PCR实验室安装净化门，自带闭门器，采用传递视窗，保证气密性，以防外界污染物的进入。
为避免各个实验区域交叉污染的可能性，采用全送全排的气流组织形式，严格控制送、排风的比例以保证各实验区压力要求。实验室的气流应从扩增前区流向扩增后区，不得逆向流动。实验室应选用净化灯具，保障电力供应，同时应设应急照明装置。
实验台柜和座椅采用稳固的全钢实验台，边角圆滑处理，柜门抽屉带阻尼，三段式自动闭合，台面采用防水、耐热、耐有机溶剂、酸碱、消毒剂的实芯理化板或者环氧树脂板。
此外，PCR实验室内每个房间的所有进、出风口均需加装相应的设备或装置。具体的装修建设规范则需要根据使用场景以及当地的规范，而有所不同。

PCR实验室装修要点

PCR实验室建设装修要点
1.主体结构：主体为彩钢板、铝合金型材。室内所有阴角、阳角均采用铝合金50内圆角铝，从而解决容易污染、积尘、不易清扫等问题。结构牢固，线条简明，美观大方，密封性好。
2.标准的三区分隔和气压调节：将PCR过程分成试剂准备、标本制备和PCR扩增检测三个独立的实验区。整个区域有一个整体缓冲走廊。每个独立实验区设置有缓冲区， 同时各区通过气压调节，使整个PCR实验过程中试剂和标本免受气溶胶的污染并降低扩增产物对人员和环境的污染。可打开缓冲区Ⅰ，缓冲区Ⅱ和 PCR 扩增区的排风扇往外排气，在实验区的外墙上和各扇门上都安装有风量可调的回风口，空气通过回风口向室内换气。
3.消毒：在三个实验区和三个缓冲区顶部以及传送窗内部安装有紫外灯，日常消毒用。使用过氧化氢消毒设备定期大消。
4.机械连锁不锈钢传递窗：试剂和标本通过机械连锁不锈钢（不建议使用电子连锁方式）传递窗传递，保证试剂和标本在传递过程中不受污染（人物分流）
5.地面地面建议使用PVC卷材地面或自流坪地面，整体性好。便于进行清扫，耐腐蚀。没有条件的也可采用水磨石地面，或大块的瓷砖（至少800mm×800mm）接缝需要小于2mm。
6.照明灯具要选用净化灯具，能达到便于清洗、不积尘的特点。
在建设的过程中应注意
●规范的安装流程和全面的服务流程。
●严格按照规范科学设计的安装流程。
●安装前需要确定以下安装条件，如：电源电压，电源进线位置，电话网络线进线位置，进水水压，最小安装空间，地面平整度，通风孔、进水管和下水管的位置等，理想状态的空间尺寸和通风口尺寸。

PCR实验室装修公司选择

实验室工程施工的公司不同于一般的土建工程，因为这个净化工程需要涉及到很多专业的东西，比如说净化设备的选择、安装、线路走向等等问题，所以一般这种净化工程的施工，都是要找专业的团队来进行。所以，在挑选净化工程施工的公司时候，一定要在下面的这些方面留意
1、公司资质
一定要挑选那种具有营业执照的，而不是挂靠一类的皮包公司。就比如说一些设计团队和施工队，基本上都是合作类型的，这样不好的地方在于价格会高，质量没有保障
2、公司之前的净化工程案例
之前的净化工程案例能够帮助你快速了解这个公司关于净化方面的工程装修的水平。还能够让你通过一些细节，比如说风量的大小、彩钢板的拼接处是否完美
3、产品报价
现在的行业报价，其实基本上都是透明的。如果对方给你的报价高于市场基本价很多，那他自身的专业水平已经说明了。收费透明化，是现在很多行业的一个明确标准。见到刻意宰人的公司，合作就要慎重考虑了
净化工程施工的时候，一定要选择靠谱的施工公司来进行合作。一来能够确保施工效果的理想；二来能够确保自己不会遇到乱收费的情况。重要的是 要杜绝那种挂靠公司，因为这种类型的公司是不能够保证其施工的工程能否达到预期效果的

PCR实验室通风管道施工

空调通风管道生产
1.镀锌风管施工工艺
镀锌钢板风管通常采用镀锌钢板制作，武汉得创净化施工团队采用较为先进的风管制做工艺完成通风管道的制做安装。
2.镀锌风管通风管道制作
矩形风管钢板厚度
a.PCR实验室低压、中压高压通风管道钢板厚度按照GB50243执行
⑴ 风管口采用联合角或按钮咬口
⑵ 除了预留相应的咬合量，还必须预留组合法兰成型量(根据法兰成型机的调整，机器为62mm）。
⑶单片或双片下料时，应在折方线组合法兰成型量范围内切断板材，然后进行后续工作。
a.压筋加固
⑴压筋管一般需要压筋，压筋线应尽量与法兰线平行。
⑵风管外侧为加强筋外凸方向。
b.咬口成型
⑴ 通过普通板式法兰机成型咬合的风管材料。
⑵ 长度小于200mm风管成型时要用滑车固定，否则在成型时很容易滑动形成废品。
c连接卡成型
⑴1.使用连接卡、2mm厚镀锌钢板成型而成。
⑵下料尺寸应为57mm，长度大于300mm。采用共板法兰机成型。
⑶净化风管和需要进行漏风测试的风管建议不要使用这种连接卡，而是使用密封性能更好的成品法兰夹。
d.、法兰角角的扣和安装
⑴将成型的风管材料组装成矩形管。
⑵ 模具一次冲压成型法兰角，钢板厚度不小于1.0mm，安装时的压力顺序。
⑶在安装风管转角之前，应调整风管，否则处理后的风管容易扭曲变形

PCR实验室地面施工

1、地坪检测
1.1、使用温度湿度计检测温湿度，室内温度以及地表温度以15℃为宜，不应在5℃以下及30℃以上施工。宜于施工的相对空气湿度应界于20%-75%之间。
1.2、使用含水率测试仪检测基层的含水率，基层的含水率应小于3%。
1.3、基层的强度不应低于混凝土强度C-20的要求，否则应采用适合的自流平来加强强度。
1.4、用硬度测试仪检测结果应是基层的表面硬度不低于1.2兆帕。
1.5、对于PVC地板材料的施工，基层的不平整度应在2米直尺范围内高低落差小于2毫米，否则应采用适合的自流平进行找平。
2、地坪预处理
2.1、采用1000瓦以上的地坪打磨机配适当的磨片对地坪进行整体打磨，除去油漆，胶水等残留物，凸起和疏松的地块，有空鼓的地块也必须去除。
2.2、用不小于2000瓦的工业吸尘器对地坪进行吸尘清洁。
2.3、对于地坪上的裂缝，可采用不锈钢加强筋以及聚氨脂防水型粘合剂表面铺石英砂进行修补。
3、自流平施工—打底
3.1、吸收性的基层如混凝土、水泥砂浆找平层应先使用多用途界面处理剂按1:1比例兑水稀释后进行封闭打底。
3.2、非吸收性的基层如瓷砖、水磨石，建议使用密实型界面处理剂进行打底。
3.3、如基层含水率过高(>3%)又需马上施工，可以使用环氧界面处理剂进行打底处理，但前提是基层含水率不应大于8%。
3.4、界面处理剂施工应均匀，无明显积液。待界面处理剂表面风干后，即可进行下一步自流平施工。
4、自流平施工—搅拌
4.1、将一包自流平按照规定的水灰比倒入盛有清水的搅拌桶中，边倾倒边搅拌。
4.2、为确保自流平搅拌均匀，须使用大功率、低转速的电钻配专用搅拌器进行搅拌。
4.3、搅拌至无结块的均匀浆液，将其静置熟化约3分钟，再短暂搅拌一次。
4.4、加水量应严格按照水灰比(请参照相应自流平说明书)。水量过少会影响流动性。过多则会降低固化后的强度。
5、自流平施工—铺设
5.1、将搅拌好的自流平浆料倾倒在施工的地坪上，它将自行流动并找平地面，如果设计厚度≤毫米，则需借助专用的齿刮板稍加批刮。
5.2、随后应让施工人员穿上专用的钉鞋，进入施工地面，用专用的自流平放气滚筒在自流平表面轻轻滚动，将搅拌中混入的空气放出，避免气泡麻面及接口高差。
5.3、施工完毕后请立即封闭现场，5小时内禁止行走，10小时内避免重物撞击，24小时后可进行PVC地板的铺设。
5.4、冬季施工，地板的铺设应在自流平施工48小时后进行。
5.5、如需对自流平进行精磨抛光，宜在自流平施工12小时后进行。
6、地板的铺装—预铺及裁割
6.1、无论是卷材还是块材，都应于现场放置24小时以上，使材料记忆性还原，温度与施工现场一致。
6.2、使用专用的修边器对卷材的毛边进行切割清理。
6.3、块材铺设时，两块材料之间应紧贴并没有接缝。
6.4、卷材铺设时，两块材料的搭接处应采用重叠切割，一般是要求重叠3厘米。注意保持一刀割断。
7、地板的铺装—粘贴
7.1、选择适合PVC地板的相应胶水及刮胶板。
7.2、卷材铺贴时，将卷材的一端卷折起来。先清扫地坪和卷材背面，然后刮胶于地坪之上。
7.3、块材铺贴时，请将块材从中间向两边翻起，同样将地面及地板背面清洁后上胶粘贴。
7.4、不同的贴合剂在施工中要求会有所不同，具体请参照相应产品说明书进行施工。
8、地板的铺装—排气、滚压
8.1、地板粘贴后，先用软木块推压地板表面进行平整并挤出空气。
8.2、随后用50或75公斤的钢压辊均匀滚压地板并及时修整拼接处翘边的情况。
8.3、地板表面多余的胶水应及时擦去。
8.4、24小时后，再进行开槽和焊缝。
9、地板的铺装—开缝
9.1、开槽必须在胶水完全固化后进行。使用专用的开槽器沿接缝处进行开槽，为使焊接牢固，开缝不应透底，建议开槽深度为地板厚度的2/3。
9.2、在开缝器无法开刀的末端部位，请使用手动开缝器以同样的深度和宽度开缝。
9.3、焊缝之前，须清除槽内残留的灰尘和碎料。
10、地板的铺装—焊缝
10.1、可选用手工焊枪或自动焊接设备进行焊缝。
10.2、焊枪的温度应设置于约350度左右。
10.3、以适当的焊接速度(保证焊条熔化)，匀速地将焊条挤压入开好的槽中。
10.4、在焊条半冷却时，用焊条修平器或月型割刀将焊条高于地板平面的部分大体割去。
10.5、当焊条完全冷却后，在使用焊条修平器或月型割刀把焊条余下的凸起部分割去。
