化学实验室的设计,涵盖哪些方面?

来源:https://www.dc-glq.com/ 作者:实验室设计公司 发布时间:2024-05-29 23:03

文  本  目  录

  • 生物、化学实验室、动物房等实验楼的通风系统设计原则
  • 在设计化学分析实验室时应注意下列要求
  • 化学分析实验室怎样建设规划与排风系统优化设计
  • 化学实验室设计是必须以“实用、安全、环保”为出发点
  • 实验室装修设计:化学分析实验室建设规划
  • 实验室装修设计、化学分析实验室建设规划通风柜、实验台设置要求

生物、化学实验室、动物房等实验楼的通风系统设计原则


该工程位于深圳某科学园区,应用实验楼总建筑面积约为3.3万m²,其中地上建筑面积约为2.2万m²,地下建筑面积约为 1.1 万m²,主要建设内容包括16个生物实验室单元,3个化学实验室单元,SPF级实验动物房等实验用房,以及其他科研辅助用房和设备间等公共设施用房。本工程微生物安全实验室级别为BSL-2,动物生物安全实验室级别为 ABSL-2。生物化学实验室及动物房平面图如图1、2所示。
图1 生物化学实验室平面图
图2 动物房平面图
实验室通风设计
(1)通风换气次数要求本工程根据动物房、生物、化学实验室工艺配合提出的要求,以及还包括《实验动物设施建筑技术规范GB 50447-2008》,《洁净厂房设计规范GB50073-2013》,《生物安全实验室建筑技术规范GB50346-2011》, 《实验动物环境及设施GB14925-2010》等相关规范的要求,并通过对国内各知名实验室进行参观调研,对以下房间通风换气要求进行总结归纳,详见表1:表1 实验室通风换气次数
(2)通风系统设计本工程实验动物环境设施均为屏障环境(正压),供实验动物生产、动物实验、检疫使用。适用于清洁动物、SPF动物。洁净房间洁净度均为7级。动物房、动物实验室及洁净走廊采用全新风直流式系统,为保证洁净区域各房间的洁净度要求,洁净区各房间换气次数均为20次/h。新风处理采用初效和高中效过滤器,末端风口采用高效过滤风口。采用板翅式变频热回收空气处理机组(双风机一用一备),排风设置活性炭吸附装置(除味),高位排出。空调机房设在动物房本层,气流组织采用顶送,下侧排风。每个送风支管设置定风量调节阀,每个排风支管设置变风量调节阀,以便调节各房间的压差。从湿度控制和不给微生物创造滋生条件方面考虑,采用干蒸汽加湿。每个防火分区IVC笼具的通风系统均单独设置一套排风系统,每个排风支管设置一个定风量调节

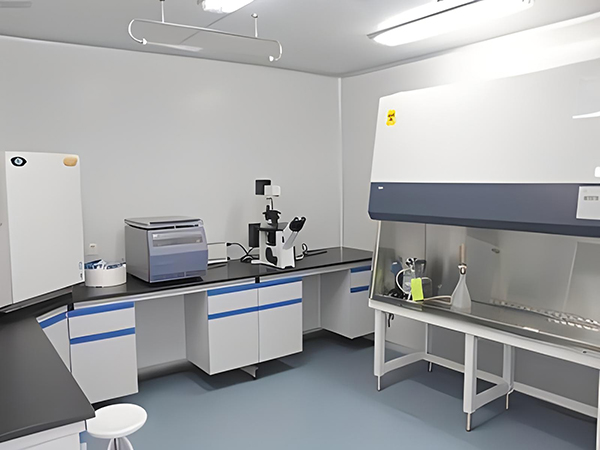

实验室实景1


在设计化学分析实验室时应注意下列要求


1.建筑要求实验室建筑物应采用耐火或不燃材料建造,隔墙和天花板也应考虑防火。可以使用水磨石地板,窗户应防尘,室内照明应良好,门应向外打开,大型实验室应有两个出口,以便在发生事故时疏散人员。
2.为保证给排水所需的水压.水质和水量,满足仪器设备正常运行的需要,室内主阀应设置在便于操作的突出位置,并设置下水道。对耐酸碱腐蚀的材料,应与地面漏泄。
3.由于实验室工作中经常产生有毒.易燃气体,实验室必须具备良好的通风条件。
一般有三种通风设施:
a.全室通风采用排气风机或通风井,通风次数一般为每小时5次。
b.部分排气罩一般安装在大型仪器的危险气体部分上方。在教学实验室产生的有害气体之上,提供了部分排气罩以减少室内空气污染。
c.通风机是实验室常用的局部通风设备。有热源.水源.照明等装置。通风柜可采用防火防爆金属材料制作,并涂有防腐漆,通风管道应耐酸碱气体腐蚀。风机可安装在顶4.层机房内,并应有减少振动和噪音的装置。排气管应高于车顶2米。
5.在有煤气.电力的实验室可以安装管道煤气。实验室的电源分为照明和设备。荧光灯是照明的首选。

实验室实景2


化学分析实验室怎样建设规划与排风系统优化设计


实验室装修设计,需要对不同行业、不同地域环境的实验室规划区分对待  实验室区分  首先,在实验室的分类上,科研院校、工厂、特殊行业研究机构有不同的性质,实验室的规划设计也要遵循其特殊性  一般的学校实验室主要用于师生日常教学,大专院校则倾向科研服务并兼有科研性质。
工厂设置实验室,主要包括食品、饮料、烟酒、医药保健、化妆品等行业的工厂车间,设置中央化验室、车间化验室等其中,中央化验室主要担负原料分析、产品质量检验任务,并担负分析方法研究、改进、推广任务及车间化验室所用的标准溶液的配制、标定等工作任务。
车间化验室主要担负生产过程中成品、半成品的控制分析  实验室装修设计的要求规范  根据实验任务需要,实验室装修中包括贵重的精密仪器和各种化学药品,其中包括易燃及腐蚀性药品另外,在操作中常产生有害的气体或蒸气。
因此,对化验室的房屋结构、环境、室内设施等有其特殊的要求,在筹建新化验室或改建原有化验室时都应考虑化验室用房大致分为三类:精密仪器实验室、化学分析实验室、辅助室(办公室、储藏室、钢瓶室等)化验室要求远离灰尘、烟雾、噪音和震动源的环境中,因此化验室不应建在交通要道、锅炉房、机房及生产车间近旁(车间化验室除外)。
为保持良好的气象条件,一般应为南北方向  化学分析实验室建设规划  在化学分析室中进行样品的化学处理和分析测定,工作中常使用一些小型的电器设备及各种化学试剂,如操作不慎也具有一定的危险性针对这些使用特点,在化学分析室设计上应注意以下要求:。
(1)建筑要求化验室的建筑应耐火或用不易燃烧的材料建成,隔断和顶棚也要考虑到防火性能可采用水磨石地面,窗户要能防尘,室内采光要好门应向外开,大实验室建设规划应设两个出口,以利于发生意外时人员的撤离
(2)供水和排水供水要保证必须的水压、水质和水量以满足仪器设备正常运行的需要。
室内总阀门应设在易操作的显著位置下水道应采用耐酸碱腐蚀的材料,地面应有地漏
(3)通风设施由于化验工作中常常产生有毒或易燃的气体,因此化验室要有良好的通风条件,通风设施一般有3种:
①全室通风:采用排气扇或通风竖井,换气次数一般为5次/时。
②局部排气罩:一般安装在大型仪器发生有害气体部位的上方在教学实验室中产生有害气体的上方,设置局部排气罩以减少室内空气的污染
③通风柜:这是实验室设计常用的一种局部排风设备内有加热源、水源、照明等装置。
可采用防火防爆的金属材料制作通风柜,内涂防腐涂料,通风管道要能耐酸碱气体腐蚀风机可安装在顶层机房内,并应有减少震动和噪音的装置,排气管应高于屋顶2m以上一台排风机连接一个通风柜较好,不同房间共用一个风机和通风管道易发生交叉污染。
博思博通风柜在室内的正确位置是放在空气流动较小的地方,或采用效果较好的狭缝式通风柜通风柜台面高度800mm,宽750mm,柜内净高1200-1500mm,操作口高度800mm,柜长1200-1800mm。
条缝处风速0.3-0.5m/s视窗开启高度为300-500mm挡板后风道宽度等于缝宽2倍以上
(4)供气与供电有条件的化验室可安装管道煤气化验室的电源分照明用电和设备用电照明最好采用荧光灯设备用电中,24h运行的电器如冰箱单独供电,其余电器设备均由总开关控制,烘箱、高温炉等电热设备应有专用插座、开关及熔断器。
博思博在室内及走廊上安置应急灯,备夜间突然停电时使用
(5)实验台主要由台面、台下的支架和临时储藏柜组成,为方便操作,台上可设置药品架,台的两端可安装水槽实验台面一般宽750mm,长根据房间尺寸,可为1500-3000mm,高可为800-850mm。
台面常用耐蚀贴面理化板、耐蚀实芯理化板、环氧树脂板或高温陶瓷板等制成理想的台面应平整、不易碎裂、耐酸碱及溶剂腐蚀,耐热,不易碰碎玻璃器皿等3、辅助用实验室装修设计
(1)药品储藏室由于很多化学试剂属于易燃、易爆、有毒或腐蚀性物品,故不要购置过多。
储藏室仅用于存放少量近期要用的化学药品,且要符合危险品存放安全要求要具有防明火、防潮湿、防高温、防日光直射、防雷电的功能药品储藏室房间应朝北、干燥、通风良好,顶棚应遮阳隔热,门窗应坚固,窗应为高窗,门窗应设遮阳板。
门应朝外开a易燃液体储藏室室温一般不许超过28℃,爆炸品不许超过30℃少量危险品可用铁板柜或水泥柜分类隔离贮存室内设排气降温风扇,采用防爆型照明灯具备有消防器材可以符合上述条件的半地下室为药品储藏室
(2)钢瓶室易燃或助燃气体钢瓶要求安放在室外的钢瓶室内,钢瓶室要求远离热源、火源及可燃物仓库。
钢瓶室要用非燃或难燃材料构造,墙壁用防爆墙,轻质顶盖,门朝外开要避免阳光照射,并有良好的通风件钢瓶距明火热源10m以上,室内设有直立稳固的铁架用于放置钢瓶  实验室装修设计主要注意事项  因时制宜、因地制宜,在建设不同行业不同地域实验室的过程中,充分考虑到各种安全隐患的可能性,打造安全、实用、舒适美观的实验室。
用专业的设计师技能构思框架,用优秀的设计图获取信赖,用精湛的做工打造完美实验室。  充分考虑气候,排风系统优化设计。  实验室内操作人员的规范性及实验室的养护问题

实验室实景3


化学实验室设计是必须以“实用、安全、环保”为出发点


化学实验室是存在一定危险系数的空间,实验操作使用一些酸、碱、有机溶剂等试剂药品;试管、烧瓶、烧杯、冷凝管等玻璃器皿;原子吸收、气相色谱、液相色谱、紫外分光光度计等精密仪器以及烘箱、马弗炉等高温设备。化学实验室设计是必须以“实用、安全、环保”为出发点,综合考虑各种仪器设备安全操作要求,配置相应实验设备。
1.普通及分析化学实验室设计
普通及分析化学实验室从事研究实验包括化学物之混合、加热、冷却、蒸馏、蒸发、稀释及反应,这些工作可在开放实验台上或排烟柜操作,所需分析设备如分光光度计、瓦斯、液态层析计等,分析化学实验室常会使用一些有害物品,包括高毒性、挥发液体、粉体、有压可燃气体。虽然毒性物质分析过程可分解成无毒性合成物,但在分析操作上仍为有毒状态,通常不建议分析化学实验室操作极毒化学物,如致癌、致命易爆炸等化学物及较高放射性物质等。
分析化学实验室配置实验设备:实验室边台、中央台(水槽、试剂架)、通风柜、药品柜、器皿柜、回流冷凝装置(小水杯及水拷克)、抽滤装置(抽滤水龙头、小水杯槽)。
2.有机化学实验室设计
有机化学实验室从事研究实验包括一般有机物分析(定量分析和定性分析、药品检测(含量测定和鉴别、农药残留测定(六六六DDT农药残留、菊脂农药残留、有机氮农药残留、有机磷农药残留、气体分析(人工煤气组分分析、天然气的组成分析、液化石油气成分分析)、有害物质测定(苯并吡、多环芳烃、黄曲霉毒素)、红外光谱未知物鉴定、质谱未知物鉴定、侦检样品(水、食品、血样)
等。有机实验室拥有高效液相色谱仪、气相色谱仪、薄层描仪、元素分析仪、核磁共振仪、红外吸收光谱仪等大型仪器及配套设施。
化学实验室设计(图1)
配置实验设备:实验室边台、中央实验台、中央台式整体通风罩、药品柜、器皿柜、回流冷凝装置(小水杯及水拷克)、抽滤装置(抽滤水龙头、小水杯槽)。
3.无机化学实验室设计
无机化学实验室从事研究实验包括重金属(铅、镉、汞、砷等)定量分析,包括环境、食品、生物、中药材等各类型样品、常见微量金属定性、定量分析,比如:Fe.Cu、Ca.K、Mg.Mn、Zn、Li.Mo、Sr、Co等、微量贵重金属元素(Au、Ag.Pt)和痕量金属元素(比如:Tl)、非金属及其化合物(比如:Se.b.P、N、NO2-、NO3-、F-、Cl-、SO42-等)、容量分析的各种项目、中药材及中成药药物含量分析、食物营养成份分析(比如:碳水化合物、淀粉、脂肪、纤维素等)、物理性指标分析(比如:密度、熔点、折光率、旋光度、PH值、水分等)、无机化学试剂各种理化指标分析。无机实验室拥有原子吸收光谱仪、紫外光谱仪、荧光光谱仪、电感偶合等离子体原子发射光谱仪、离子色谱仪等大型进口精密仪器,能承担绝大多数无机项目的分析测试工作。
得创 Deiiang化学实验室设计(图2)
无机化学实验室设计需配置实验设备:实验室边台、中央实验台(水槽、试剂架)、通风柜、药品柜、器皿柜、抽滤装置(抽滤水龙头、小水杯槽)。

实验室实景4


实验室装修设计:化学分析实验室建设规划


在化学分析室中进行样品的化学处理和分析测定,工作中常使用一些小型的电器设备及各种化学试剂,如操作不慎也具有一定的危险性。针对这些使用特点,在化学分析室设计上应注意以下要求:
(1)建筑要求化验室的建筑应耐火或用不易燃烧的材料建成,隔断和顶棚也要考虑到防火性能可采用水磨石地面,窗户要能防尘,室内采光要好门应向外开,大实验室建设规划应设两个出口,以利于发生意外时人员的撤离
(2)供水和排水供水要保证必须的水压、水质和水量以满足仪器设备正常运行的需要。
室内总阀门应设在易操作的显著位置下水道应采用耐酸碱腐蚀的材料,地面应有地漏
(3)通风设施由于化验工作中常常产生有毒或易燃的气体,因此化验室要有良好的通风条件,通风设施一般有3种:
①全室通风:采用排气扇或通风竖井,换气次数一般为5次/时。
②局部排气罩:一般安装在大型仪器发生有害气体部位的上方在教学实验室中产生有害气体的上方,设置局部排气罩以减少室内空气的污染
③通风柜:这是实验室设计常用的一种局部排风设备内有加热源、水源、照明等装置可采用防火防爆的金属材料制作通风柜,内涂防腐涂料,通风管道要能耐酸碱气体腐蚀。
风机可安装在顶层机房内,并应有减少震动和噪音的装置,排气管应高于屋顶2m以上一台排风机连接一个通风柜较好,不同房间共用一个风机和通风管道易发生交叉污染通风柜在室内的正确位置是放在空气流动较小的地方,或采用效果较好的狭缝式。
通风柜通风柜台面高度800mm,宽750mm,柜内净高1200-1500mm,操作口高度800mm,柜长1200-1800mm条缝处风速0.3-0.5m/s视窗开启高度为300-500mm挡板后风道宽度等于缝宽2倍以上。
(4)供气与供电有条件的化验室可安装管道煤气化验室的电源分照明用电和设备用电照明最好采用荧光灯设备用电中,24h运行的电器如冰箱单独供电,其余电器设备均由总开关控制,烘箱、高温炉等电热设备应有专用插座、开关及熔断器。
在室内及走廊上安置应急灯,备夜间突然停电时使用
(5)实验台主要由台面、台下的支架和临时储藏柜组成,为方便操作,实验台台上可设置药品架,台的两端可安装水槽实验台面一般宽750mm,长根据房间尺寸,可为1500-3000mm,高可为800-850mm。实验台台面常用耐蚀贴面理化板、耐蚀实芯理化板、环氧树脂板或高温陶瓷板等制成理想的台面应平整、不易碎裂、耐酸碱及溶剂腐蚀,耐热,不易碰碎玻璃器皿等

实验室实景5


实验室装修设计、化学分析实验室建设规划通风柜、实验台设置要求


在化学分析室中进行样品的化学处理和分析测定,工作中常使用一些小型的电器设备及各种化学试剂,如操作不慎也具有一定的危险性针对这些使用特点,在化学分析室设计上应注意以下要求:
(1)建筑要求化验室的建筑应耐火或用不易燃烧的材料建成,隔断和顶棚也要考虑到防火性能。
可采用水磨石地面,窗户要能防尘,室内采光要好门应向外开,大实验室建设规划应设两个出口,以利于发生意外时人员的撤离
(2)供水和排水供水要保证必须的水压、水质和水量以满足仪器设备正常运行的需要室内总阀门应设在易操作的显著位置。
下水道应采用耐酸碱腐蚀的材料,地面应有地漏
(3)通风设施由于化验工作中常常产生有毒或易燃的气体,因此化验室要有良好的通风条件,通风设施一般有3种:
①全室通风:采用排气扇或通风竖井,换气次数一般为5次/时。
②局部排气罩:一般安装在大型仪器发生有害气体部位的上方在教学实验室中产生有害气体的上方,设置局部排气罩以减少室内空气的污染
③通风柜:这是实验室设计常用的一种局部排风设备内有加热源、水源、照明等装置。
可采用防火防爆的金属材料制作通风柜,内涂防腐涂料,通风管道要能耐酸碱气体腐蚀风机可安装在顶层机房内,并应有减少震动和噪音的装置,排气管应高于屋顶2m以上
一台排风机连接一个通风柜较好,不同房间共用一个风机和通风管道易发生交叉污染通风柜在室内的正确位置是放在空气流动较小的地方,或采用效果较好的狭缝式通风柜通风柜台面高度800mm,宽750mm,柜内净高1200-1500mm,操作口高度800mm,柜长1200-1800mm。
条缝处风速0.3-0.5m/s视窗开启高度为300-500mm挡板后风道宽度等于缝宽2倍以上
(4)供气与供电有条件的化验室可安装管道煤气化验室的电源分照明用电和设备用电照明最好采用荧光灯设备用电中,24h运行的电器如冰箱单独供电,其余电器设备均由总开关控制,烘箱、高温炉等电热设备应有专用插座、开关及熔断器。
在室内及走廊上安置应急灯,备夜间突然停电时使用
(5)实验台主要由台面、台下的支架和临时储藏柜组成,为方便操作,台上可设置药品架,台的两端可安装水槽实验台面一般宽750mm,长根据房间尺寸,可为1500-3000mm,高可为800-850mm。
台面常用耐蚀贴面理化板、耐蚀实芯理化板、环氧树脂板或高温陶瓷板等制成理想的台面应平整、不易碎裂、耐酸碱及溶剂腐蚀,耐热,不易碰碎玻璃器皿等
辅助用实验室装修设计
(1)药品储藏室由于很多化学试剂属于易燃、易爆、有毒或腐蚀性物品,故不要购置过多储藏室仅用于存放少量近期要用的化学药品,且要符合危险品存放安全要求要具有防明火、防潮湿、防高温、防日光直射、防雷电的功能。
药品储藏室房间应朝北、干燥、通风良好,顶棚应遮阳隔热,门窗应坚固,窗应为高窗,门窗应设遮阳板门应朝外开a易燃液体储藏室室温一般不许超过28℃,爆炸品不许超过30℃少量危险品可用铁板柜或水泥柜分类隔离贮存。
室内设排气降温风扇,采用防爆型照明灯具备有消防器材可以符合上述条件的半地下室为药品储藏室
(2)钢瓶室易燃或助燃气体钢瓶要求安放在室外的钢瓶室内,钢瓶室要求远离热源、火源及可燃物仓库钢瓶室要用非燃或难燃材料构造,墙壁用防爆墙,轻质顶盖,门朝外开。要避免阳光照射,并有良好的通风件钢瓶距明火热源10m以上,室内设有直立稳固的铁架用于放置钢瓶  实验室装修设计主要注意事项  因时制宜、因地制宜,在建设不同行业不同地域实验室的过程中,充分考虑到各种安全隐患的可能性,打造安全、实用、舒适美观的实验室。
用专业的设计师技能构思框架,用优秀的设计图获取信赖,用精湛的做工打造完美实验室。  充分考虑气候,排风系统优化设计。  实验室内操作人员的规范性及实验室的养护问题。

实验室实景6
