实验室通风设计规范，详解分析

文  本  目  录

• 实验室排风装置
• 实验室新风 排风设计
• 化学实验室排风
• 实验室排风设备示意图
• 实验室废气处理排风系统设计
• 实验室通风设计

实验室排风装置

化学实验室排风设备分析
1. PP通风柜
PP通风柜在化学实验室中扮演着至关重要的角色，就像一位守护神一样，保护着实验人员不受有害气体的侵害。它采用聚丙烯材质制成，既坚固耐用又具有优异的抗腐蚀性能，能够有效地阻隔化学药品对实验人员和实验环境的危害。使用PP通风柜时，实验人员可以放心进行实验操作，享受到清新的实验环境，避免了有害气体对健康的影响。
2. 万向罩
万向罩就像是实验室中的“大宝剑”，能够360度全方位保护实验人员免受有害气体的侵害。它具有灵活性强、操作简便的特点，可以根据实验需要调整罩体的高度和角度，确保有害气体被及时抽走。万向罩的设计考虑到了实验的便捷性和安全性，让实验人员在实验操作中更加放心和舒适。
3. 原子罩
原子罩在化学实验室中扮演着防护屏障的重要角色，如同一位坚实的盾牌，保护着实验人员免受化学药品飞溅的伤害。原子罩采用优质材料制成，具有高度透明度和耐腐蚀性，能够有效地防止化学药品对实验人员的伤害。在实验操作中，原子罩为实验人员提供了安全的工作环境，让他们能够专注于实验操作，提高工作效率。
通过分析PP通风柜、万向罩和原子罩这三种化学实验室排风设备，我们可以看到它们在保障实验人员安全和实验环境清洁方面的重要作用。这些设备不仅提供了有效的防护措施，还为实验人员提供了舒适的工作环境，促进了实验工作的顺利进行。在未来的化学实验室设计和建设中，应充分重视排风设备的选择和布局，确保实验安全和人员健康。

实验室新风 排风设计

一个科学研究.有效的通风系统规定自然通风效果非常的好.噪音低.实际操作简单.节约资源，乃至规定房间内压力差和温度湿度都要能维持身体的舒适度,实验室通排风系统的设
计方案要遵循一下原则：
1. 依据大厦的结构特点，就近原则设立通风井，区划排风系统和补风系统，管路系统保证“短.平.顺.直”，减少系统摩擦阻力，减少系统噪音;
2. 排风系统和补风系统做到排风量均衡，维持房间内-5Pa—-10Pa的空气压力，避免有害物质的散溢，保证试验工作人员的身体健康;
3. 夏季补冷气.冬季补暧风，保证房间内温度湿度的舒适度;
4. 选用智能化直流变频操纵系统，做到实际操作便捷.环保节能减噪的目地;
5. 综合性考虑到各类要素，选用项目投资少.运行平稳.运行花费低.运行效果非常的好的完善加工工艺;
6. 所挑选的加工工艺务必考虑当场标准，平面布置图简约.紧凑型.少占地面积，并便捷生产制造实际操作和维护保养检修;
7. 非标机械设备应符合我国或制造行业有关标准，并保证特性平稳.表面美观大方;
8. 在设计方案中考虑到噪音.异味等，避免二次污染的造成，不给周边环境导致新的环境污染;
9. 解决设备具有冲击性负载工作能力，保证有机废气达到环保标准。

化学实验室排风

化学实验室的通风方式有两种，即局部排风和全室通风。局部排风是在有害物质产生后立即就近排出，这种方式能以较少的风量排走大量的有害物质，能量省而效果好，是改善现有实验室条件可行和经济的方法。对于有些实验不能采用局部排风，或局部排风满足不了排风要求时，采用全室通风。
一、通风柜
通风柜是实验室中最常用的一种局部排风设备，性能好坏主要取决于通过通风柜空气移动的速度。影响正面速度和空气运动的因素是涡流、柜的入口形状、热载量、机械作用、排风孔设计和阻凝物等 。
通风柜的排风系统可分为集中式和分散式两种。
集中式是把一层楼面或几层楼面的的通风柜组成一个系统，或者整个实验楼分成一二个系统。它的特点是通风机少，设备投资省，而且对通风柜的数量稍有增减，以及位置的变更，都具有一定的适应性。然而由于系统较大，风量不易平衡，尽管每个通风柜上都装有调节阀，但使用不方便，并且也不容易达到预定的效果。
分散式是把一个通风柜或同房间的几个通风柜组成一个排风系统。他的特点是：可根据通风柜的工作需要来启闭通风机，相互不受干扰，容易达到预定的效果，而且比集中式节省能源。分散式由于系统小，排风量也小，阻力也小，所以通风机的风量、风压都不大，躁声与振动相应也较小。分散式还有一个特点，是对排出不同性质的有害气体易于处理。缺点是通风机的数量多、系统多。建议使用分散式。
二、排风系统

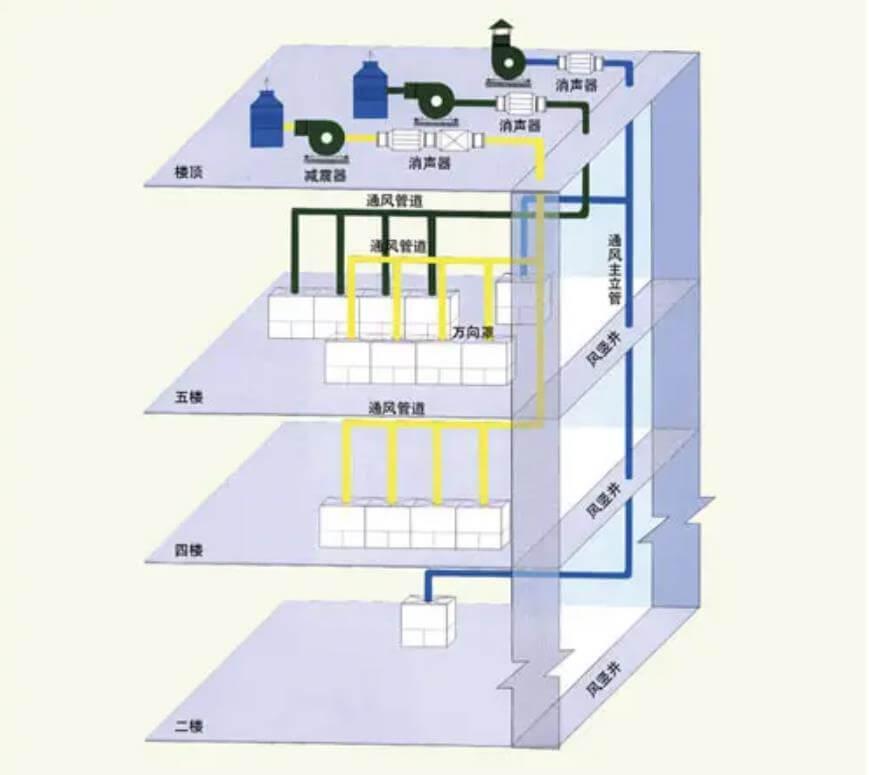

排风系统的通风机，一般都装在屋顶上，或顶层的通风机房内，这样可不占用使用面积，而且使室内的排风管道处于负压状态，以免有害物质由于管道的腐蚀或损坏，以及由于管道不严密而渗入室内，此外，通风机安装在屋顶上或顶层的通风机房内，检修方便，易于消声或减振。
排风系统有害物质排放高度应按现行的《工业企业设计卫生标准》和《工业三废排放标准》执行。在一般情况下，如果附近五十米以内没有较高建筑物时，排放高度应超过建筑物最高处两米以上。
对一般通风柜可通过关闭柜门窗口大小或调整台面屏蔽物的位置来减少开启表面积，以达到较高的抽气速度。建议对一般无毒的有害物通风柜操作口处设计风速采用0.25~0.38M/S，对有毒及有危害物质采用0.4~0.5M/S，对极毒物及有少量放射性有害物质采用0.5~0.6M/S。

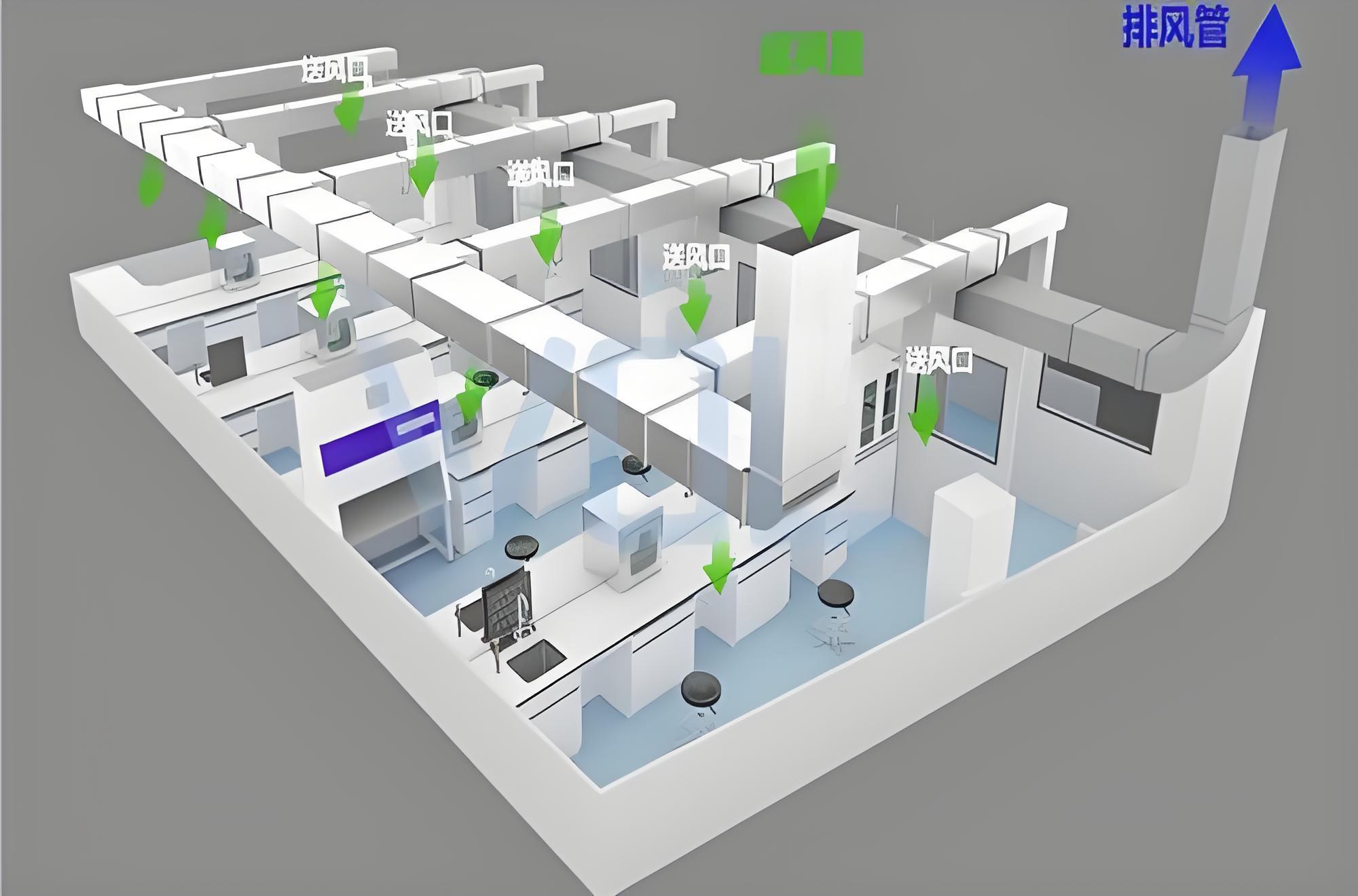

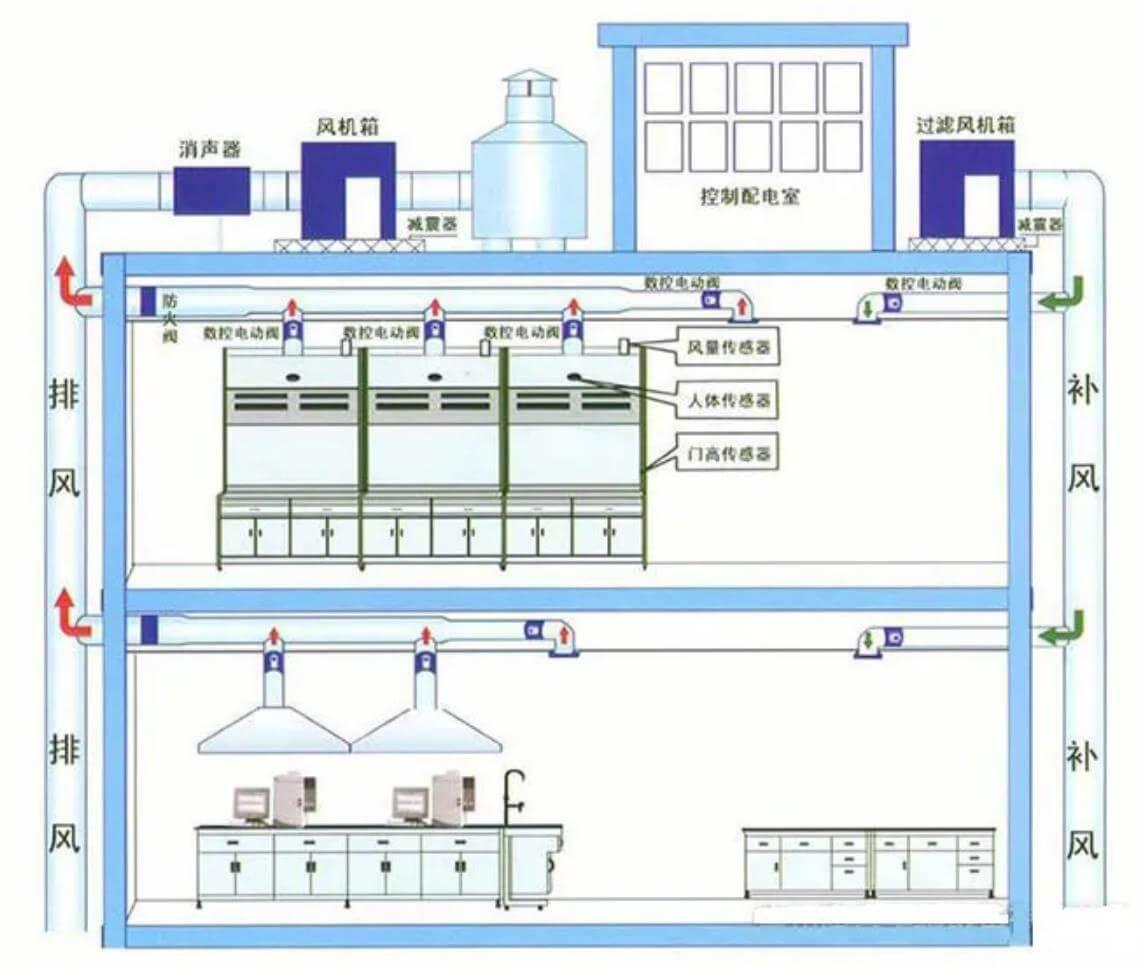

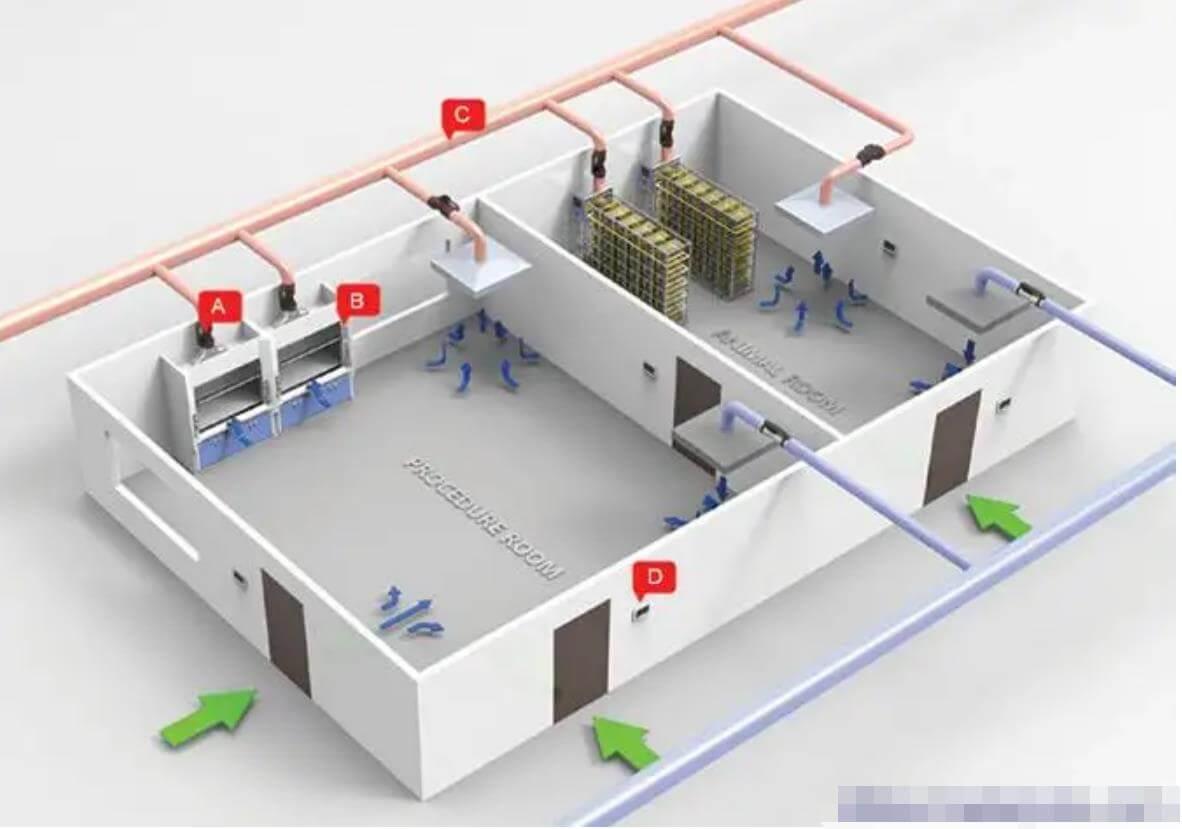

实验室排风设备示意图

实验室内往往存在许多不利于人体健康的化学物质污染源，特别是有害气体，将其排除非常重要但与此同时，能源往往会被大量的消耗，因而实验室的通风控制系统的要求渐高，从早期CV(定风量)，2-State(双稳态式)，VAV(变风量)系统，到最新的适应性控制系统——既安全，又要符合节约能源的需要。
总之，实验室的最新观念就是将整个实验室当作是一台排烟柜，如何有效的控制各种进排气，达到既安全又经济的效果是至关重要的实验室常用排风设备主要有：通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。

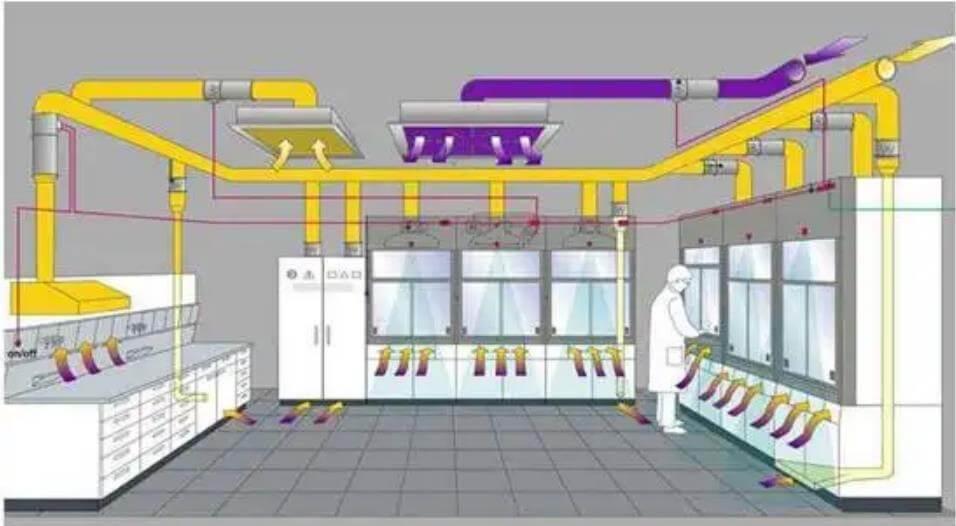

通风柜内的气流是通过排风机将实验室内的空气吸进通风柜，将通风柜内污染的气体稀释并通过排风系统排到户外后，可以达到低浓度扩散;　　实验室通风是实验室设计中不可缺少的一个组成部分为了使实验室工作人员不吸入或咽入一些有毒的、可致病的或毒性不明的化学物质和有机体、实验室中应有良好的通风。
为阻止一些蒸气、气体和微粒(烟雾、煤烟、灰尘和气基体)的吸收,污染物质须用通风柜、通风罩或局部通风的方法除去通风柜是实验室中最常用的一种局部排风设备,
种类繁多,由于其结构不同,使用的条件不同, 其排风效果也不相同。
通风柜的性能好环,主要取决于通过通风柜空气移动的速度　　通风柜这是实验室常用的一种局部排风设备内有加热源、水源、照明等装置可采用防火防爆的金属材料制作通风柜，内涂防腐涂料，通风管道要能耐酸碱气体腐蚀风机可安装在顶层机房内，并应有减少震动和噪音的装置，排气管应高于屋顶2m以上。
一台排风机连接一个通风柜较好，不同房间共用一个风机和通风管道易发生交叉污染通风柜在室内的正确位置是放在空气流动较小的地方，或采用较好的狭缝式通风柜通风柜台面高度800mm，宽750mm，柜内净高1200-1500mm，操作口高度800mm，柜长1200-1800mm。
条缝处风速0.3-0.5m/s视窗开启高度为300-500mm挡板后风道宽度等于缝宽2倍以上
PP通风柜　　PP通风柜主要应由于对环境要求比较高的无尘室里面，因为PP材质有优良的耐酸性能，与全钢通风柜相比，优异的耐酸碱性能可以从事更高强度的酸碱实验是全钢通风柜无法取代的可以应用于高强度酸碱实验，净化室里面的等高端场所。
规格尺寸：1200*800*2350mm、1500*800*2350mm、1800*800*2350mm　　
1、柜体：采用厚8-12mm(含)进口瓷白色PP制作，耐酸碱性能优异经CNC准确裁切加工后，同色同质焊条熔焊修饰处理，表面无锐角。
2、上部柜体：排气柜采用顶罩式抽气设计,设计有1个∮250mm排风口导流板采用同质PP材料制作，耐酸碱性能优异安装尺寸科学合理，无气流死角，获取*大的废气捕捉性能　　
3、下部柜体：储物柜体，中间加一层隔板。
万向抽气罩是进行局部通风的首选：安装简单、定位灵活，通风性能良好，能有效保护实验室工作人员的人身安全;原子吸收罩主要适用于各类大型精密仪器，要求定位安装，有设定的通风性能参数，也是整体实验室规划中必须考虑的因素之一;
排气罩主要适用于化学实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。

实验室废气处理排风系统设计

实验室是科学研究和技术发展的重要场所，涵盖了化学实验室、环境检测实验室、药品检验机构、医学检验机构、农产品检验实验室、分析测试中心以及工厂和教学实验室等多个类型。这些实验室在日常操作中不可避免地会产生挥发性有机化合物（VOCs）等废气。如果不加以处理，废气将对实验人员的健康和外部环境造成严重威胁，尤其在封闭的实验室环境中，潜在危害更为突出。因此，设计有效的废气处理系统至关重要。

 废气特性与处理需求

实验室产生的废气成分复杂多样，不同实验室的废气成分和浓度可能存在显著差异。由于废气中可能含有一些特殊毒性化学物质，其检测和处理难度较大，因此在设计废气处理系统时，需要根据具体实验室的实际情况进行实地勘察，制定相应的处理方案。

 常见废气处理技术

针对实验室废气的处理，目前市场上有多种技术可供选择，主要包括以下几种：

1. 冷凝法
   该方法利用蒸汽冷却凝结的原理，能够有效回收高浓度的有机蒸汽以及重金属（如汞、砷）等污染物。通过降低温度，使废气中的有害物质凝结并分离。

2. 燃烧法
   通过将可燃物质加热并与氧气反应，燃烧产生二氧化碳和水等无害物质，从而实现废气的净化。该方法适用于处理挥发性较强的有机废气。

3. 吸收法
   利用某些物质在液体中的溶解特性，将废气中的有害物质吸收进入液体中，以达到净化气体的效果。该方法适用于处理有机溶剂和酸性气体。

4. 吸附法
   通过将废气与多孔性固体（吸附剂）接触，使有害物质吸附在固体表面，从而实现污染物的分离。该方法广泛用于去除气体中的小分子有机物。

5. 催化剂法
   该方法利用不同催化剂的催化活性，将废气中的污染物转化为无害化合物或更易去除的物质，从而实现废气的净化。适用于处理多种复杂废气。

实验室废气的处理是保证实验人员安全和环境保护的重要环节。针对实验室产生的多样性废气特性，设计有效的废气处理系统需要综合考虑废气成分、浓度以及产生的环境等因素。通过合理选择和应用冷凝法、燃烧法、吸收法、吸附法和催化剂法等技术，可以有效降低实验室废气对健康和环境的影响，保障实验室的安全和可持续发展。

实验室通风设计方案

实验室通风系统是确保实验室安全、保证实验人员健康和保护环境的重要组成部分。有效的通风系统设计不仅可以提供必要的空气流通，还能防止有害气体的积聚。本文将介绍实验室通风系统的设计方案，包括定风量系统控制和变风量系统（VAV）控制的具体实施细节。

 一、定风量系统控制

 1. 静压传感器自动变频控制

在定风量系统中，采用静压传感器进行自动变频控制。该系统能够根据开启的通风设备数量变化，将感应到的静压信号转化为0-10V的电信号，输入至变频器。通过这种方式，风机的运行频率将自动调节，以确保风机的抽风量与实际需求相匹配。这不仅提高了排风效果，还实现了节能和降低噪音。

 2. 风量调节阀的应用

每台通风柜均配备一个电子风量调节阀，该阀门的控制开关与变频控制系统及风机联动，从而实现不同工况下的灵活控制。风量调节阀采用数字显示可调角度的设计，并具备记忆功能，可以保存上一次调节的角度设置，确保下次启动时仍能恢复到设计值。

 3. 系统联锁与气流管理

定风量系统的风阀与风机实现整体联锁，确保气流的有序流动。这种设计有助于平衡系统风量，防止气流反串和倒流，从而提升通风系统的整体效率和安全性。

 二、变风量系统（VAV）控制

 1. 静压传感器自动变频控制

变风量系统同样采用静压传感器自动变频控制。该系统可以实时监测通风设备的开启状态，感应到的静压信号将转化为0-10V的电信号输入变频器，从而自动调节风机频率，以满足实际的排风需求。这种灵活的控制方式有效确保了排风效果，并实现了显著的节能与降噪效果。

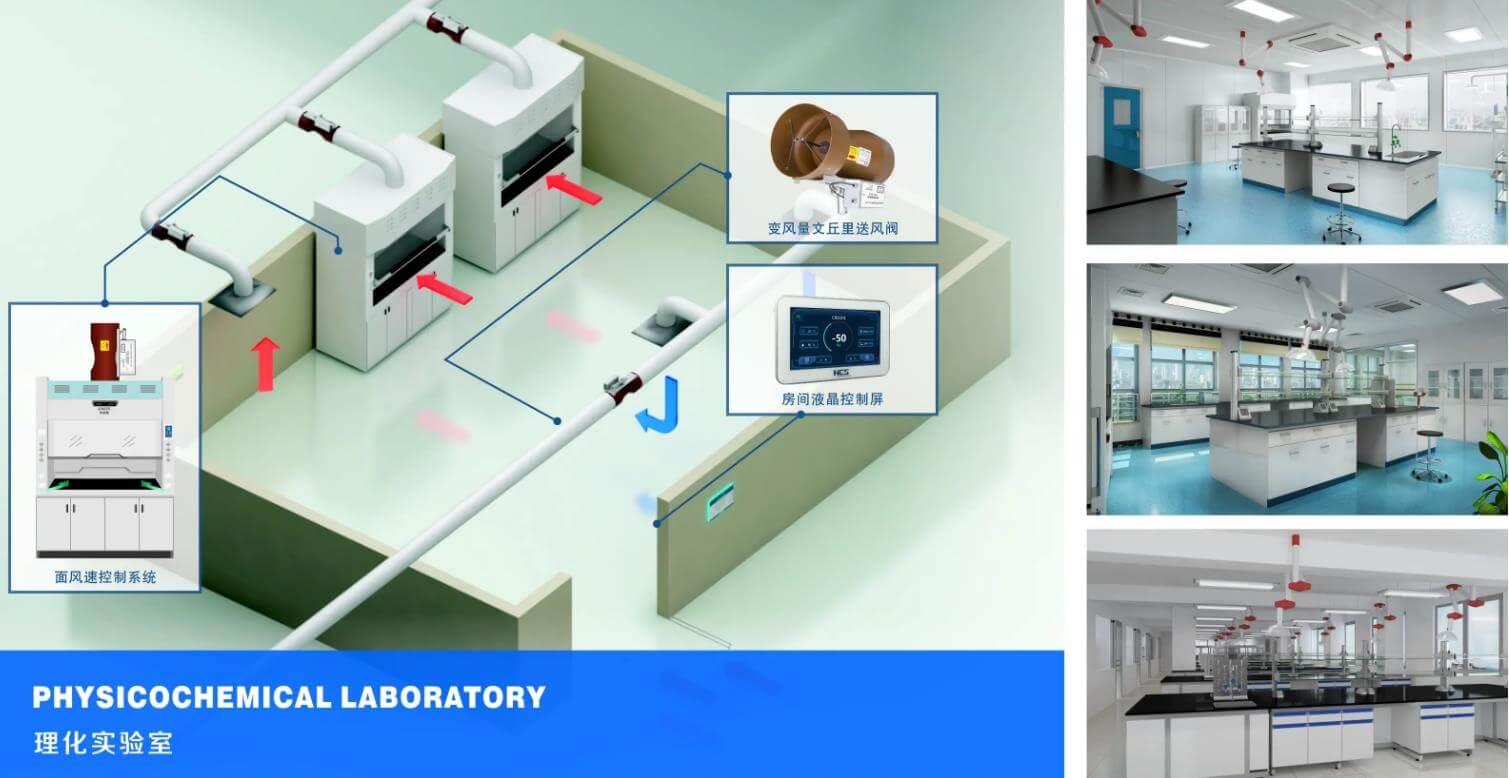

 2. 文丘里变风量风阀的应用

在变风量系统中，每台通风柜配备一个文丘里变风量风阀。这些阀门与变频控制系统及风机联动，能够适应单台或多台通风设备的不同工况。文丘里风阀采用数字显示可调角度的设计，具备记忆功能，能记住上一次的调节角度，确保下次启动时恢复到预定的设计值。

 3. 系统联锁与气流管理

与定风量系统类似，变风量系统的风阀与风机也实现整体联锁。这种设计确保气流的有序流动，保持系统风量的平衡，预防气流反串和倒流现象，进一步提高了通风系统的稳定性和安全性。

实验室通风系统的设计方案包括定风量系统与变风量系统两种模式，均采用先进的静压传感器自动变频控制技术，确保风机的抽风量与实际需求相匹配。通过合理配置电子风量调节阀和文丘里变风量风阀，并实现系统的联锁控制，可以有效提升实验室的通风效率，保障实验人员的安全与健康。
