环境检测实验室设计装修
- 咨询热线：027-82289886
-
-
产品详情
-
联系我们
文 本 目 录
实验室设计依据
《通风与空调工程施工质量验收规范》GB 50243-2002.
《实验室生物安全通用要求》GB 19489-2008.
《药品生产质量管理规范》GMP2010.
实验室通风设计规范标准.依据：
《采暖通风与空气调节设计规范》GB50019-2003.
实验室洁净设计规范标准.依据：
《洁净厂房设计规范》GB50073-2013.
《电子工业洁净厂房设计规范》GB 50472-2008.
《生物安全实验室建筑技术规范》GB 50346-2011.
《微生物和生物医学实验室生物安全通用准则》WS 233-2002.
建筑装饰装修工程质量验收规范》GB50210—2001.
《民用建筑电气设计规范》JGJ 16-2008.
《生物安全实验室建筑技术规范》GB 50346-2011.
《工业金属管道设计规范》 GB 50316-2000.
《建筑设计防火规范》 GB 50016-2014.
《现场设备.工业管道焊接工程施工规范》GB 50236-2011.
实验室家具设计生产安装一站式。更多实验室资讯
环境检测实验室功能区设计
天平室
1、室温20±5℃，湿度65±5 %;
2、内部应安装空调或除湿机等必要的设备，保证必需的恒温恒湿条件。
光谱分析室
1、配备样品处理间：有洗涤池、实验台、通风柜等;
2、仪器室：室温20±5℃，湿度65±5 %;
3、通风：仪器激发部分的上方要有局部排气罩装置。
质谱分析室
1、配备样品处理间：有洗涤池、实验台、通风柜等;
2、仪器室：室温20±5℃，湿度60%～65%;
3、通风：质谱仪有汞蒸汽逸出，实验室需局部通风，仪器上方要有局部排气罩装置。
4、供水：水压不低于2Kg/Cm2。
5、供电电源：需单相三线110VAC、220VAC及三相五线380VAC电源。
光衍射分析仪器室
1、配备样品处理间：有洗涤池、实验台、通风柜等;
2、仪器室：室温20±5℃，湿度65±5%；要有足够的防护厚度，防护门要有打开关闭的信号装置，要有良好的通风，需具备：真空、压缩空气、冷却水的供应。
色谱分析室
1、配备气瓶贮藏室；
2、仪器室：室温20±5℃，湿度65±5%;有稳固的色谱仪器台，仪器台应离墙距离600mm，以便于仪器的检修，仪器的上方要有局部排气罩装置。
原子吸收或原子荧光室
1、配备样品处理间：有洗涤池、实验台、药品柜、通风柜等;
2、不宜和液相色谱、气相色谱放在同一个房间。
3、室温15～30℃，湿度不大于80%；有稳固的色谱仪器台，仪器台应离墙距离600mm，以便于仪器的检修。
4、气路：气路由气瓶贮藏间进入室内，室内总管线通过稳压阀分向每一台色谱仪，在连接每一台色谱仪前加针型阀。助燃气可用空气压缩泵。
5、通风：原子吸收用可燃气体，燃烧放出大量二氧化碳，实验室要有良好的通风，仪器的上方要有局部排气罩装置。
6、供电电源：需单相三线110VAC、220VAC及三相五线380VAC电源。
 |
环境检测检实验室仪器设备
1、酶标分析仪：终点法、两点法、动力学法，单/双波长测量模式，快速测量样本吸光度、产品摸具化制造
2、扫描型紫外可见分光光度计：高分辨率，地杂散光，液晶屏显示的紫外可见分光光度计
3、可见分光光度计：测量物质对不同波长单色辐射的吸收程度，定量分析
4、全自动凯氏定氮仪：是食品厂、饮用水厂办QS、HACCP认证中的不可或缺检验设备
5、气相色谱仪：定性、定量分析
6、全自动微量水分测定仪：适用于大部分液体、气体、固体物质中水分的测定
7、便携式PH计|酸度计|酸度检测仪：实验室精密测量溶液pH值和电极电位
8、手持式色差计：依照 DIN EN ISO 9000标准测量记录,对生产当中的颜色进行客观的质量控制
9、手持式电波流速仪：流速流量
10、VJ冷原子吸收测汞仪：可对液体样品中的汞进行测定，也可对经过处理转化为液体的固体样品或气体样品中的汞进行测定
11、火焰石墨炉一体机原子吸收分光光度计：根据被测元素的基态原子对特征辐射的吸收程度进行定量分析
12、梯度液相色谱仪：定性、定量分析
13、血球计数器：显微镜下观察与计算单位体积中细胞叫血细胞计数器数量的玻璃板装置
14、自动旋光仪：具有旋光度、比旋度、浓度、糖度四种测试模式，可自动复测6次并计算平均值和均方根，可测深色样品
15、多功能洗板机：用于医院、血站、卫生防疫站、试剂厂、研究室的酶标板清洗工作
 |

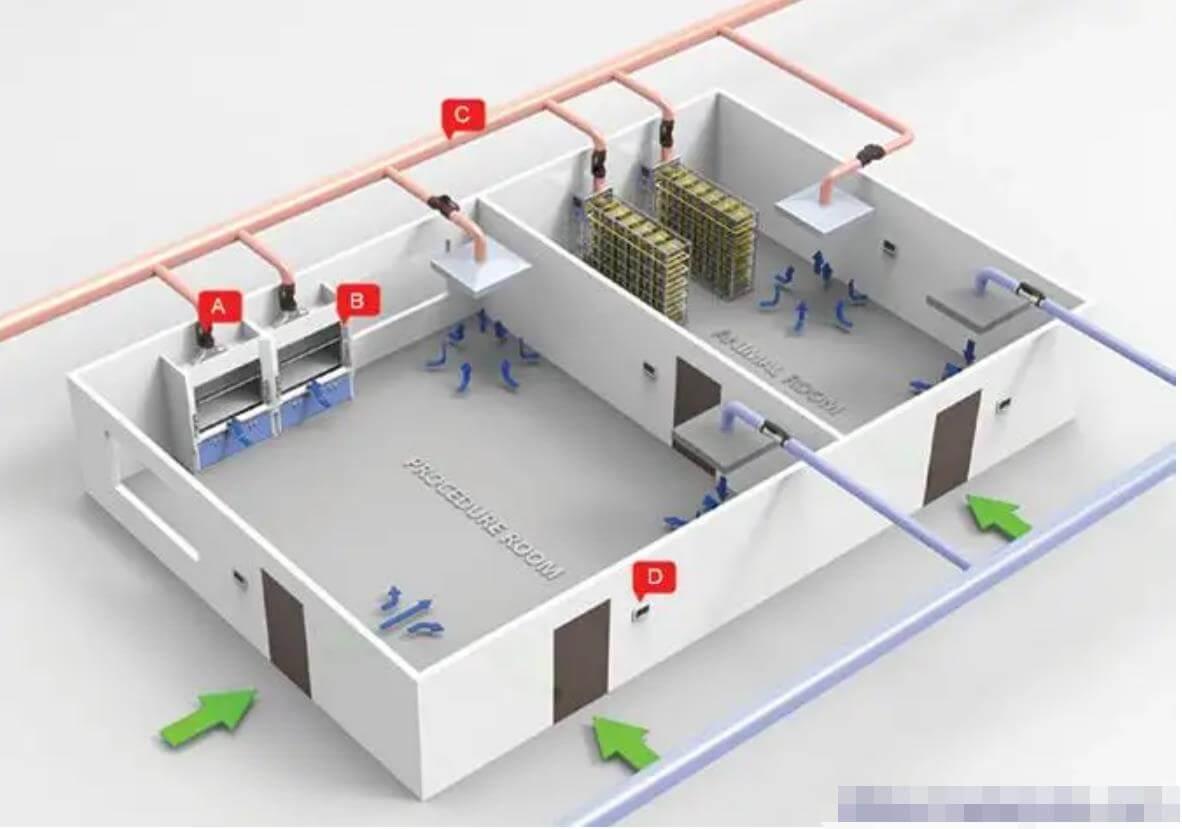

环境检测实验室通风系统设计标准
实验室的通风与舒适性空调系统的通风设计要求不同,实验室通风主要目的是提供安全、舒适的实验环境,减少实验人员暴露在有害空气环境中。解决实验环境对实验人员的身体健康和劳动保护。
实验室通风系统由通风设备、通风管道和通风末端、及通风控制系统组成。
1、技术要求:
①通风柜捕获与集尘能力,实现通风柜面风速恒定在0.5m/s ,达到国际标准。
②实验室压差控制,实施与相邻房间的负压,参考值( -5~10Pa ) .
③控制风机频率,达到节能效应。
④温湿度精准控制,控制范围: +1.5°C ,湿度为60% , +5%的变化范围。
⑤远程控制,将实验室控制系统与大楼紧密衔接起来。
⑥废气净化处理。
2、通风设备设计风量
单台1500通风柜设计排风量为1500m3/h
单台1800通风柜设计排风量为1800m3/h
单台万向排烟罩设计排风量为200~300m3/h
单台300*300mm抽风罩设计排风量为800m3h,不得小于800m3/h
通风柜的柜门高度为35-40cm时，柜门的表面风速为0.5ms
整个通风系统均为中低压系统：500 < p <1500
3、变风量控制(VAV)
随着控制技术的不断发展，出现了变风量控制系统。变风量控制是通过实验室内通风柜开度的变化调节系统的送、排风量，从而保障无论调节窗开度如何，始终可以精确控制通风柜面风速为0.5m/s。系统安全性提高，适应性强，可以在充分保障安全的前提下降低能耗，但是对阀门的控制精度和反应速度的要求高。
4、变风量系统的应用
通风柜变风量控制：通风柜作为化学实验室内*重要的一级防护设备，各国对于通风柜的面风速均有严格要求。通常要求始终维持通风柜面风速恒定为05m/s。过高或过低的面风速均会产生泄露危险。
其他局部排风控制：对于万向罩、原子吸收罩、试剂柜等局部排风设施，应能够持续、高效的控制，安全迅速的将气体排出。
房间压力控制：通常情况下要求始终保持实验室相对于走廊的负压，以免对周围办公或生产区域造成交叉污染。
5、自适应控制( UBC VAV)
在二十世纪末，出现的自适应控制系统，是在VAV系统的基础上，通过在通风柜和生物安全柜上安装探测器，以监测通风柜或者生物安全柜前是否有人活动，当有人操作时，保持面风速恒定为0.5m/s,以此保障操作者的安全，而如果通风柜前无人进行操作时，则将风速降低为0.3m/s。采用此种控制方式，可以在使用VAV系统的基础上，再次大幅降低能耗。
6、通风柜VAV控制原理
在通风柜调节门升降过程中，门高传感器与压差传感器向控制系统反馈精确数据，通过控制系统计算快速控制调节阀开度，保持通风柜的面风速所需风量，从而达到面风速恒定的控制效果。当人体感应器感应到操作人员离开时，控制系统自动将面风速调节至节能的安全风速。
 |
环境检测实验室墙面装修施工
实验室标本制备区该区域主要进行的操作为样本的保存、核酸、提取、贮存及其加入至扩增反应管和测定的合成。本区的压力梯度要求为相对于邻近区域为正压，以避免从邻近区进入本区的气溶胶污染。另外，由于在加样操作中可能会发生气溶胶所致的污染，所以应避免在本区内不必要的走动
实验室结构与装饰
从节能、保温角度考虑实验室的围护及吊顶结构采用厚度为1.从节能、保温角度考虑实验室的围护及吊顶结构采用厚度为50mm的净化实验室专用夹心复合彩钢板（优点是重量轻、机械强度高，隔热、隔音、防潮性能好，平整光滑，耐腐蚀、易清洁消毒，防水，安装方便；所有缝隙可靠密封，防震、防火），彩色涂层钢板为0.5mm厚优质钢板。顶棚及板壁的墙角处和墙与地面、墙与吊顶采用圆弧阴阳过渡并封闭。所有配套铝合金型材均采用优质喷塑型材（厚度不小于
实验室装修实验室装修
实验室装修
实验室地面采用地胶板，该材料具防腐蚀、防滑，易清洁等特点定向彩
色设计、颜色表里如一。其表面结构致密、耐磨，易于维护。该地面材料符合3)色设计、颜色表里如一。其表面结构致密、耐磨，易于维护。该地面材料符合
实验室照明灯具实验室照明均采用专用洁净室照明灯具不锈钢斜边型吸顶式带罩密封灯具。特点镜面全内胆，照明度强，不锈钢边框年久不腐蚀，外形美观。密封性好、抗干扰、不积尘、易清洁
 |
环境检测实验室地面装修施工
实验室标本制备区该区域主要进行的操作为样本的保存、核酸、提取、贮存及其加入至扩增反应管和测定的合成。本区的压力梯度要求为相对于邻近区域为正压，以避免从邻近区进入本区的气溶胶污染。另外，由于在加样操作中可能会发生气溶胶所致的污染，所以应避免在本区内不必要的走动
实验室结构与装饰
从节能、保温角度考虑实验室的围护及吊顶结构采用厚度为1.从节能、保温角度考虑实验室的围护及吊顶结构采用厚度为50mm的净化实验室专用夹心复合彩钢板（优点是重量轻、机械强度高，隔热、隔音、防潮性能好，平整光滑，耐腐蚀、易清洁消毒，防水，安装方便；所有缝隙可靠密封，防震、防火），彩色涂层钢板为0.5mm厚优质钢板。顶棚及板壁的墙角处和墙与地面、墙与吊顶采用圆弧阴阳过渡并封闭。所有配套铝合金型材均采用优质喷塑型材（厚度不小于
实验室装修实验室装修
实验室装修
实验室地面采用地胶板，该材料具防腐蚀、防滑，易清洁等特点定向彩
色设计、颜色表里如一。其表面结构致密、耐磨，易于维护。该地面材料符合3)色设计、颜色表里如一。其表面结构致密、耐磨，易于维护。该地面材料符合
实验室照明灯具实验室照明均采用专用洁净室照明灯具不锈钢斜边型吸顶式带罩密封灯具。特点镜面全内胆，照明度强，不锈钢边框年久不腐蚀，外形美观。密封性好、抗干扰、不积尘、易清洁

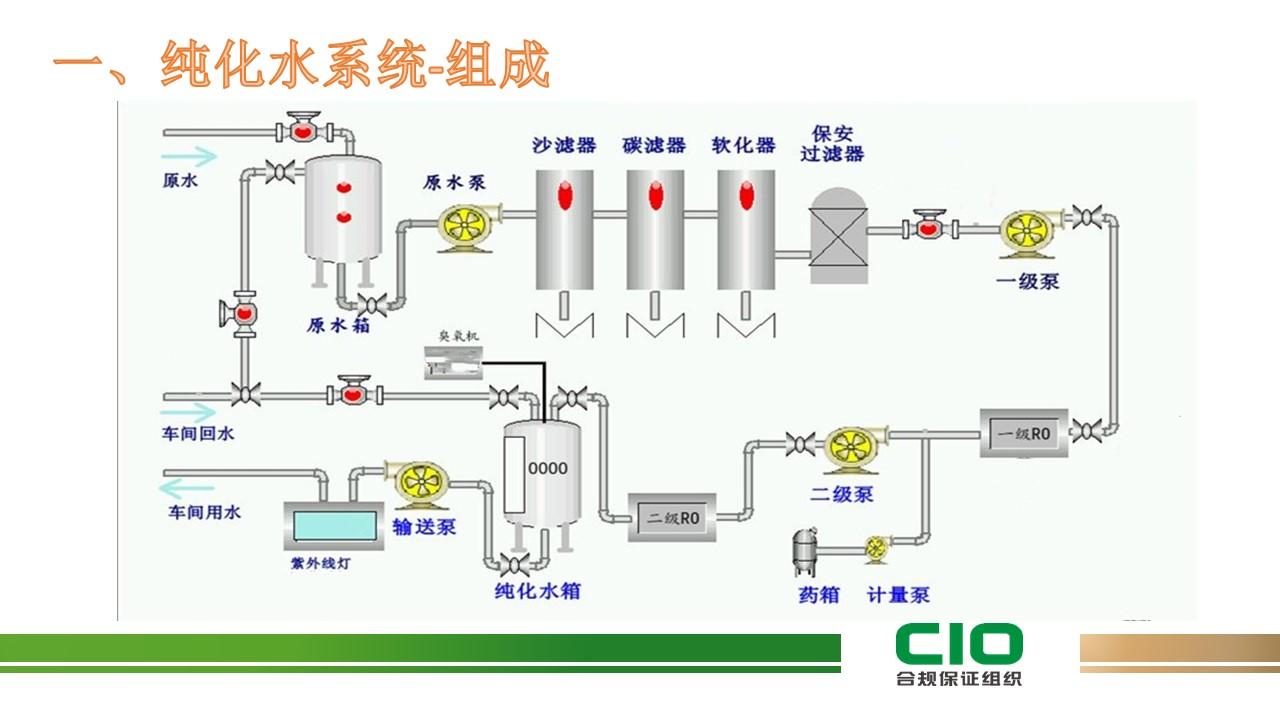

环境检测实验室纯水系统
1. 采用离子交换方式
其流程如下： 原水→原水加压泵→多介质过滤器→活性炭过滤器→软水器→精密过滤器→阳树脂过滤→阴树脂过滤→阴阳树脂混床→微孔过滤器→用水点。
2.三级纯水
三级纯水的物理纯度一般为小于50μS/cm，单蒸水.双蒸水.普通去离子水和反渗透水都属于此级别。它一般由自来水纯化制备而成。三级纯水的主要用途是清洗瓶皿，高压消毒装置用水，人工环境室用水及超纯水仪进水等。
3.二级纯水
二级纯水是一个模糊的范围，常用5~5M-cm表示。但二级纯水绝不严格限于此范围内，可以讲1~17M-cm范围均认为是二级纯水。二级纯水一般是将三级纯水再经过离子交换或电渗析而制成。它主要用于一般试剂的配制，普通化学实验用水及给超纯水仪供水。
4.一级超纯水
一级超纯水是指物理纯度大于18M-cm的水，习惯称电阻率为18.2M-cm是一级超纯水的指标。一级超纯水一定是由三级或二级纯水经核子级离子交换树脂再纯化而来。它主要用于高精密度的分析实验和对谁纯度要求很高的生命科学实验。
 |

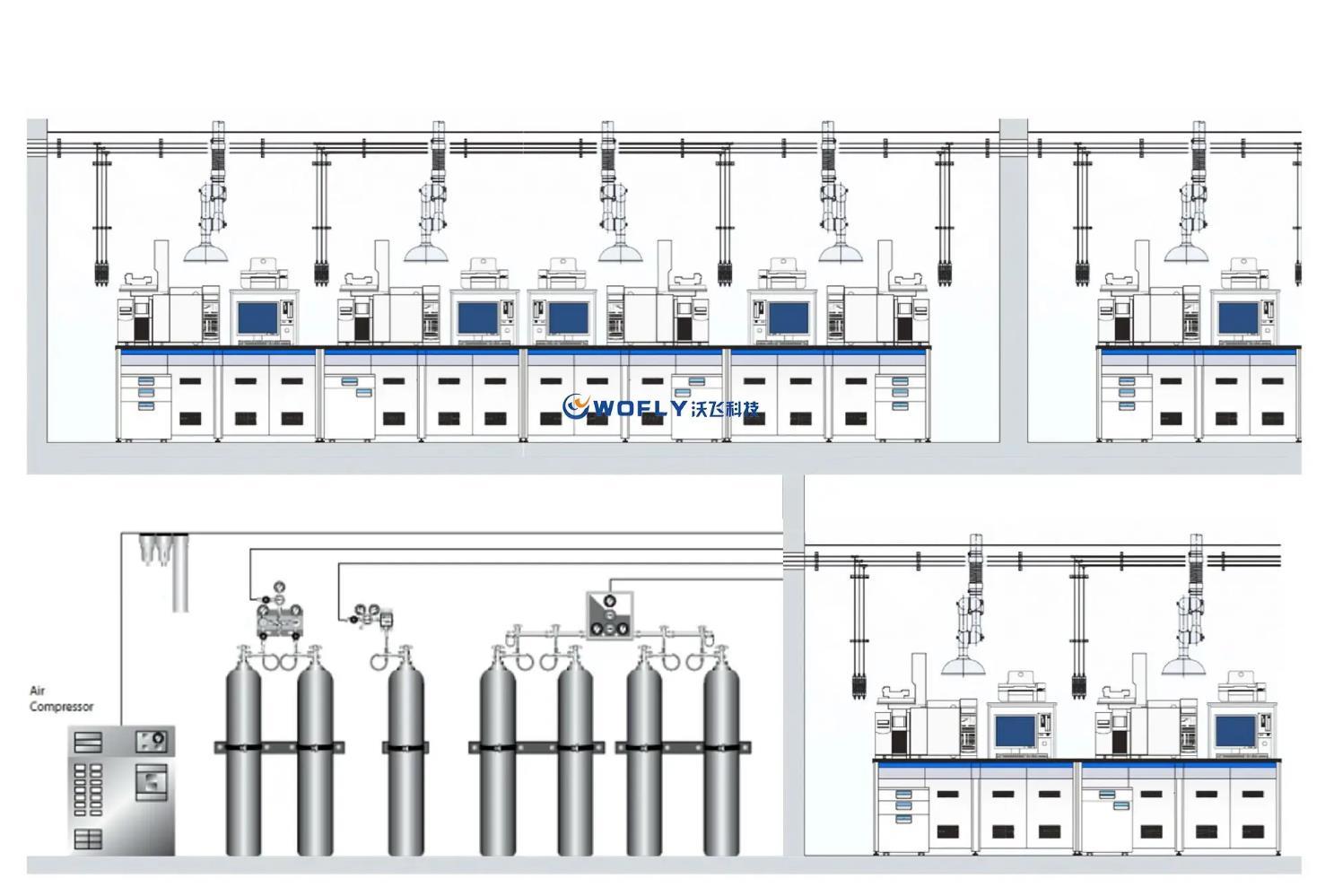

环境检测实验室气路系统
1.为确保安全，实验用各种气体，有条件应远离工作点设计具有防爆性能的房间作为气体室存放，否则需设置带有全自动报警功能的气瓶安全柜存放。
2.实验产生有毒有害气体应设计负压排气系统，确保有毒有害气体不在室内泄露。
3.实验室设计要按照房间大小比例设计相应数量带逆风阀的换气扇，使空气流通顺畅，保持清洁。
4.每个房间都要设计带有过滤装置的通气孔，如果是带有室内走廊的房间也可在门窗上设百叶窗，尺寸按照排气量比例关系计算。
 |
