生物安全实验室建筑设计规范，核心要点是什么

文  本  目  录

• 生物实验室设计规范
• 生物实验室功能区布局图
• 生物实验室仪器设备选型
• 生物实验室环境控制标准
• 生物实验室净化空调系统
• 生物实验室墙面施工标准
• 生物实验室地面施工标准
• 生物实验室生物安全等级标准

生物安全实验室设计规范

1、JGJ91-93 《科学实验室建筑设计规范》
2、GB 50881-2013《疾病预防控制中心建筑技术规范》
3、GB 50189-2015《公共建筑节能设计标准》
4、GB 50016-2014(2018 年版)《建筑设计防火规范》
5、GB 50352-2019《民用建筑设计统一标准》
6、GB 50057-2010《建筑物防雷设计规范》
7、GB 50346-2011《生物安全实验室建筑技术规范》
8、GB 50736-2012《民用建筑供暖通风与空气调节设计规范》
9、GB 51251-2017《建筑防烟排烟系统技术标准》
10、GB 50015-2003《建筑给水排水设计规范》
11、GB 50116-2013《火灾自动报警系统设计规范》
12、GB 50073-2013《洁净厂房设计规范》
13、GB 3095-2012《环境空气质量标准》
14、GB/19489-2008《实验室 生物安全通用要求》
15、GB 14925-2010《实验动物 环境及设施》
16、GB/T 32146.1-2015《检验检测实验室设计与建设技术要求 第 1 部分：通用要求》
17、GB/T 32146.2-2015《检验检测实验室设计与建设技术要求 第 2 部分：电气实验室》
18、GB/T 32146.3-2015《检验检测实验室设计与建设技术要求 第 3 部分：食品实验室》
19、GB/T29475-2012《移动实验室设计原则及基本要求》
20、GB/T29479-2012《移动实验室通用要求》
21、GB/T29474-2012《移动实验室内部装饰材料通用技术规范》
22、GB/T33247-2016《 移动实验室供、排水系统设计指南》
23、GB18871-2002《电离辐射防护与辐射源安全基本标准》
24、GB 8978-1996《污水综合排放标准》
25、GB 16297-1996《大气污染物综合排放标准》
26、GB24820-2009《实验室家具通用技术条件》
27、HJ865-2017《恶臭嗅觉实验室建设技术规范》
28、GB/T31190-2014《实验室废弃化学品收集技术规范》

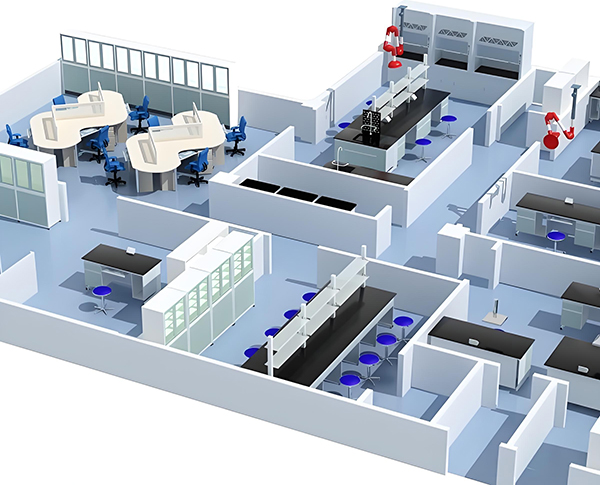

生物安全实验室功能区布局图

1. 标本接收区
在微生物实验室中，标本接收区是整个实验流程的第一步。这个区域需要设立在实验室入口处，便于接收来自外部的标本。工作人员需要进行标本接收登记，确保标本信息准确无误。同时，要保证接收区域干净整洁，避免交叉污染以及标本信息的混乱。
2. 标本前处理区
标本前处理区是对接收到的标本进行初步处理的地方。这个区域需要配备必要的处理设备，如离心机、培养皿等。工作人员需要根据标本种类进行适当的前处理工作，确保后续实验的准确性和可靠性。
3. 理化室
理化室是进行微生物实验中理化性质测试的地方。这个区域需要配备各种实验设备，如显微镜、天平等。工作人员在这里进行标本的理化性质测试，为后续的微生物培养提供必要的数据支持。
4. 无菌室
无菌室是进行微生物培养等无菌操作的重要区域。这个区域需要具备严格的无菌环境，工作人员需要进行严格的无菌操作，避免外界细菌的污染。无菌室的温度、湿度等环境参数需要得到严格控制。
5. 换鞋间
换鞋间是工作人员进入无菌区域前必须经过的地方。这个区域需要保持清洁，并配备专门的工作服和鞋套。工作人员在进入无菌区域前需要彻底更换工作服和鞋套，确保无菌区域的清洁和无菌状态。
6. 更衣间
更衣间是工作人员在实验结束后更换工作服和鞋套的地方。这个区域需要保持整洁，并配备足够的更衣用具。工作人员在实验结束后需及时更换工作服和鞋套，避免细菌的传播和交叉感染。
7. 微生物培养区
微生物培养区是进行微生物培养实验的主要区域。这个区域需要配备培养箱、培养皿等设备，保持恰当的温度和湿度。工作人员在这里进行微生物培养实验，观察和记录培养结果。
8. 细菌鉴定及药敏区
细菌鉴定及药敏区是进行细菌鉴定和药敏实验的关键区域。这个区域需要配备鉴定设备和药敏试剂，工作人员在这里对培养出的微生物进行鉴定和药敏实验，为临床治疗提供重要参考。
9. 镜检区
镜检区是进行微生物镜检的地方。这个区域需要配备显微镜等设备，工作人员在这里观察培养出的微生物形态特征，帮助进一步鉴定和分析微生物种类。
在微生物实验室的功能区布局中，每个区域的功能和作用都是密不可分的。通过合理的布局和在微生物实验室的功能区布局中，每个区域的功能和作用都是密不可分的。通过合理的布局和设备配置，可以更高效地完成微生物实验工作，减少实验误差和交叉污染的风险。同时，良好的功能区布局能够提高工作效率，确保实验结果的准确性和可靠性。
在实际操作中，标本接收区和标本前处理区的紧密结合可以有效减少标本处理时间，提高实验效率。理化室的准备充分和无菌室的严格控制则是保证实验数据准确性的重要保障。换鞋间和更衣间的设置可以有效防止外界细菌的污染，保持无菌操作的环境纯净。
微生物培养区、细菌鉴定及药敏区以及镜检区的合理布局和设备配置，能够为微生物实验提供全方位的支持和保障。通过流程畅通、功能区域清晰划分的设计，实验人员能够更好地完成各项实验任务，确保实验室工作的顺利进行。

生物安全实验室仪器设备选型

我们所说的微生物学实验室是生物学领域的一个基本实验室。那么我们对于一个完备的微生物学实验室，我们都有哪些注意事项呢?
微生物实验室基本仪器及要求
1、超净工作台微生物的培养都是在特定培养基中进行无菌培养，那么无菌培养必然需要超净工作台提供一个无菌的工作环境。超净工作台的主要用途是微生物的接种及处理时的无菌操作。
2、无菌室（接种室）或接种箱要培养微生物，首先就需要接种，而接种必须在无菌条件下进行。这就需要建造无菌室或接种箱，为接种创造必要的条件。无菌室可以建在实验室内，作为实验室的一个小套间。面积为4~5平方米，高2.5米左右。无菌室外应连接一个小缓冲间，面积为2平方米左右。缓冲间和无菌室的门不要建在同一条直线上，以减少空气中杂菌进入无菌室。无菌室和缓冲间应作到清洁、密闭性好，室内最好有换气设备，以便在工作结束后更换室内空气。两个房间中应各安装1盏30瓦紫外线灯管和照明用的日光灯，无菌室的紫外线灯应悬吊在工作台的正上方，距台面1米，以发挥最大的消毒功能。无菌室内的工作台等用具用品，应经常保持清洁，避免杂菌污染。如果没有条件建造无菌室，可以用木制的接种箱代替。接种箱结构简单，容易制作，其正面安装玻璃，便于观察。箱前方开两个圆洞各接连1只套袖，操作时将两臂从套袖伸入箱内进行操作。箱内也应悬吊一盏紫外线杀菌灯和一盏日光灯。
3、培养箱培养箱有很多种类型，它的用途在于为微生物提供一个适宜的生长环境。主要类型包括生化培养箱，霉菌培养箱，厌氧培养箱等。它们的区别主要在于：a.生化培养箱只能控制温度。这类培养箱可作为一般细菌的平板培养。b.霉菌培养箱可以控制湿度和温度。它主要用在霉菌的培养。c.CO2培养箱适用于厌氧微生物的培养，例如，双歧杆菌。
4、天平它是用于精确称量各类试剂。实验室常用的是电子天平，电子天平按照精度不同又有不同的级别。
5、微生物均质器它的作用在于从固体样品中提取细菌。用微生物均质器制备微生物检测样本具有样品无损伤、无污染、不升温、不需要洗刷器皿，不需灭菌处理等特点，是微生物实验中使用较为方便的仪器。
7、微波炉/电炉它主要用于溶液的快速加热，微生物固体培养基的加热熔化。
8、高压灭菌锅微生物学所用到的大部分实验物品、培养基、试剂都应严格通过消毒灭菌。灭菌锅也有不同的大小型号，有些是手动的，有些是全自动的。用户就要根据自己的需要选购。
9、移液器它是用于精密

生物安全实验室环境控制标准

1.洁净度8级 Cleanliness Class 8
大于等于0、5μm的尘粒数大于352000粒/m3（352粒/L）到小于等于352000粒/m3(3520粒/L),大于等于3μm的尘粒数大于3000粒/m3(3粒/L)到小于等于30000粒/m3(30粒/L)。
2.照度：Z低≥300Lx,
3.噪声：≤60dB
4.相对湿度：30%~65%
5.温度：18-25℃
6.压差：-10Pa
7.气流方向：单相流，从清洁区流向污染区
8.墙面、吊顶：彩钢板：钢板厚度0、426，15克覆膜
9.铝合金：门窗用电泳材质，其余均采用喷塑。
10.净化门：带观察窗，闭门器
11.GX送风口：不锈钢冲压成型
12.地面：PVC卷材
13.洗手盆：不锈钢材质，内含感应水龙头、自动干手器
14.传递窗：不锈钢机械连锁
15.洗眼器：不锈钢台式
16.送风机组：内含新风口、新风回风混合段、送风段、均流段（维修段）、中效段、出风段、消声段
17.排风机组：出口有GX过滤器过滤
18.操作台：贴面理化板
19.入口处有国际通用生物安全危险符号，同时有标明实验室名称、预防措施负责人、紧急联络方式的有机玻璃板。在出口处有黑暗中可明确辨认的安全出口标志

生物安全实验室净化空调系统

选择实验室位置的水是生物实验不可或缺的基本条件之一。每个实验室都需要供水。工程学院的建筑一般只在浴室里上下。水很容易解决，主要是水 问题，如果使用PVC从管道以下的角度来看，浴室可以暂时解决问题，但从长远来看，一个 很容易堵塞；第二，管道暴露在外部，容易损坏。当然，最好是建造一座新的实验楼，但一是投资大，二是周期长，所以只能在现有建筑中选址。考虑到上下水改造的需要，我们选择了一栋建筑的一层，这样每个房间的水就可以直接引导到大楼外进行井处理。此外，生物相关实验室要求相对干净，而一楼走廊的中间是通往楼上的公共通道。当实验者进行不同的操作时，他们应该通过一个相对嘈杂的环境，这增加了不必要的污染。因此，经有关部门批准，将通往高层的走廊分开，使整个生物实验室结构相对完整、封闭，易于控制和管理，便于实验。

生物安全实验室墙面施工标准

P2生物实验室墙面施工标准
a.要求实体墙，如易燃易爆气瓶储存室。
b.隔热 冷藏室墙面要求隔热。
c.耐酸碱 有的实验室在实验时有酸碱气体逸出，要求设计耐酸碱的墙面，如无机前处理室。
d.吸声 实验时产生噪音，影响周围环境，墙面要做吸声材料。
e.消音 实验时避免声音反射或外界的声音对实验有影响，墙面要进行消音设计。
f.屏蔽 外界各种电磁波对实验室内部实验有影响，或实验室内部发出各种电磁波对外界有影响。
g.颜色 根据实验的要求和舒适的室内环境选用墙面颜色，一些实验室设计对墙体颜色有特殊要求，如颜色评级用的暗室。

生物安全实验室地面施工标准

生物实验室地面施工
生物实验室地面施工材料选择要求采用耐腐蚀、耐磨、易清洁的建筑材料，但生物安全实验室等特殊实验室需要考虑满足整体无缝要求，地面更多采用环氧树脂自流平或PVC卷材。
生物安全实验室的墙体可根据实验室的专业要求和投资状况，选择表面吸附小、易清洁、光滑光滑的材料。如果条件允许，可以优先选择厚度薄、保温性好、施工方便、牢度有保障的新型轻质板材。这些材料不仅美观平整，而且可以扩大实验面积，提高实验室档次，展现良好形象，有利于未来实验室的扩建和建设。

生物安全实验室生物安全等级标准

暖通空调系统必须满足实验室研究要求。除对温度、湿度需严格控制外，还需有足够的通风量，以处理烟尘、异味、空气中污物，并满足烟罩通风以及实验室内热负荷要求。同时，必须充分考虑系统的可靠性和富裕量。不同性质区域需保证不同的相对压力,并要根据相关标准从长远考虑节能问题。实验室中间操作罩口，NC最大值不宜超过50dB，除非设备本身允许外，NC一般不宜超过60dB。
