分析实验室设计，一文了解

文  本  目  录

• 化学分析实验室设计要求
• 化学分析实验室平面布置设计
• 药品分析实验室规划设计
• 大学化学分析实验室布局
• 单颗粒分析实验室规划
• 化学分析实验室标准

化学分析实验室设计要求

在化学分析室中进行样品的化学处理和分析测定，工作中常使用一些小型的电器设备及各种化学试剂，如操作不慎也具有一定的危险性。针对这些使用特点，在化学分析室设计上应注意以下要求：
1.建筑要求化验室的建筑应耐火或用不易燃烧的材料建成，隔断和顶棚也要考虑到防火性能。可采用水磨石地面，窗户要能防尘，室内采光要好。门应向外开，大实验室建设规划应设两个出口，以利于发生意外时人员的撤离。
2.供水和排水供水要保证必须的水压、水质和水量以满足仪器设备正常运行的需要。室内总阀门应设在易操作的显著位置。下水道应采用耐酸碱腐蚀的材料，地面应有地漏。
3.通风设施由于化验工作中常常产生有毒或易燃的气体，因此化验室要有良好的通风条件，通风设施一般有3种：
①全室通风：采用排气扇或通风竖井，换气次数一般为5次／时。
②局部排气罩：一般安装在大型仪器发生有害气体部位的上方。在教学实验室中产生有害气体的上方，设置局部排气罩以减少室内空气的污染。
③通风柜：这是实验室设计常用的一种局部排风设备。内有加热源、水源、照明等装置。可采用防火防爆的金属材料制作通风柜，内涂防腐涂料，通风管道要能耐酸碱气体腐蚀。风机可安装在顶层机房内，并应有减少震动和噪音的装置，排气管应高于屋顶2m以上。一台排风机连接一个通风柜较好，不同房间共用一个风机和通风管道易发生交叉污染。通风柜在室内的正确位置是放在空气流动较小的地方，或采用效果较好的狭缝式通风柜。通风柜台面高度800mm，宽750mm，柜内净高1200～1500mm，操作口高度800mm，柜长1200～1800mm。条缝处风速0.3～0.5m/s视窗开启高度为300～500mm。挡板后风道宽度等于缝宽2倍以上。
4.供气与供电有条件的化验室可安装管道煤气。化验室的电源分照明用电和设备用电。照明最好采用荧光灯。设备用电中，24h运行的电器如冰箱单独供电，其余电器设备均由总开关控制，烘箱、高温炉等电热设备应有专用插座、开关及熔断器。博思博在室内及走廊上安置应急灯，备夜间突然停电时使用。
5.实验台主要由台面、台下的支架和临时储藏柜组成，为方便操作，台上可设置药品架，台的两端可安装水槽。实验台面一般宽750mm，长根据房间尺寸，可为1500～3000mm，高可为800～850mm。台面常用耐蚀贴面理化板、耐蚀实芯理化板、环氧树脂板或高温陶瓷板等制成。理想的台面应平整、不易碎裂、耐酸碱及溶剂腐蚀，耐热，不易碰碎玻璃器皿等。

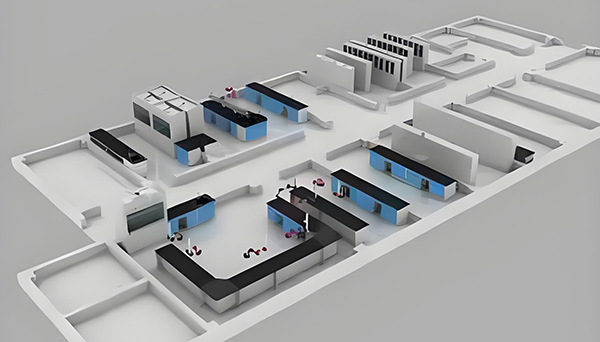

化学分析实验室平面布置设计

主要结果如下：
(1)实验室化学实验室的总体结构布局中储存了大量易燃易爆物质，在实验过程中存在着大量的点火源，如实验过程中的加热火和电气设备运行过程中产生的电火花等洁净实验室确保手术台洁净度达标，一般多采用垂直层流式效果较好　层流手术室是一个"正压"环境，其空气压力根据其不同区域（如手术间、无菌准备间、刷手间、麻醉间和周围干净区域等）洁净度不同要求而不同。
实验室设计按不同专科，手术间又可分为普外、骨科、妇产科、脑外科、心胸外科、泌尿外科烧伤科、五官科等手术间由于各专科的手术往往需要配置专门的设备及器械，因此，专科手术的手术间宜相对固定实验室通风由于洁净实验室-生物安全实验室内操作对象是危险性的微生物，对人体、动植物或环境具有危害，必须通过采用合理的空气调节系统，保持洁净实验室-生物安全实验室的相对负压环境无论何时都不被破坏，以保证实验室内危险性微生物不能向外部环境中扩散。
因此，化学实验室容易发生安全事故从消防安全的角度来看，实验楼应独立设置化学实验室，实验楼应采用单层或底层建筑，并与周围建筑物保持足够的间距同时，应至少有两个外部通道进出实验大楼，每层至少应有两个入口和出口。
按照国家规定的6个平行班每班50人的标准，化学实验室3所，一级实验室22所，面积90米(重点中学96≤108 m)，25组50人每个实验室还应有两扇不小于90厘米宽的门，面向走廊，尽可能地相隔对于小型实验室，可以设置一个出口并连接到相邻的实验室，但另一个出口必须面向走廊。
对于较大的实验室，两个或更多出口应面向走廊或楼梯附近
(2)实验室的室内布置实验室应考虑通风、照明、用水方便和下水道的方向，可设在二楼或每层楼的南侧教育部基础教育司关于21世纪功能教室的规定：“第一排实验台前部与黑板的水平距离不小于2.5米，侧座学生与黑板远端的水平角不小于30°，实验台最后一行后壁的水平距离不小于1.2米，与黑板的水平距离不超过11米。
”两表前后净距离：双侧手术不小于0.6 m，双面手术不小于1.3 m，中间纵向通道距离：双侧手术不小于0.6 m，四侧手术不小于0.9 m因此，实验室的内部布局应按照规定进行设计，否则会影响实验室的使用。
化学实验室室内布置主要包括管道、实验室环境、通风设施等管道布置包括水、电、污水、排风的走向和走向应遵循规范、方便、实用、美观、安全的原则，充分利用实验室的空间和结构进行规划设计，各种管道和管道应尽量隐蔽，以保证实验室的清洁。
供电线路根据各实验室的仪器特点和用电负荷分布，包括三相和单相的输配电排气系统管路复杂，所用管路又大又长，管路数量多不仅要考虑室内的合理布局，还要考虑外墙的美观，注意风管穿过屋顶后的防水区域理由是，设计必须全面考虑，以免给今后使用带来不便。
实验室的环境布局包括实验室区域、空间划分、实验室照明、光导、窗饰、实验室柜、凳子造型、配色、各种实验仪器、地板、内墙装饰等的定点放置。

药品分析实验室规划设计

在医药领域，药品分析实验室扮演着至关重要的角色，它就像是医生的诊所，为药品质量与安全提供了保障。让我们以一种通俗易懂、接地气的方式，站在中国大众的角度出发，深入分析药品分析实验室的规划设计。
前言：想象一下，药品分析实验室就像是一位精密的药剂师，它通过细致入微的分析，保障着每一颗药丸的品质和安全。那么，如何规划设计这个神奇的实验室呢？让我们一起探寻其中的奥秘。
1. 药品分析实验室布局规划
药品分析实验室的布局规划就像是为一座小城市规划街道、广场一样，需要精心设计，确保各功能区域合理分布，实验操作顺畅。分析区、仪器区、样品储存区等功能区域应当有明确界限，避免交叉干扰。空气净化系统、废气排放通道等也需考虑周全，以保障实验室内部环境质量。
2. 药品分析实验室管理规划制度
管理规划制度就像是给这位药剂师制定的配方一样，指引着实验室的运行。在药品分析实验室中，质量控制永远是第一位的原则。管理规划应包括样品管理流程、数据记录要求、设备维护规范等内容，以确保分析结果的准确性和可靠性。同时，实验室使用的试剂、标准品等应有统一的管理和存储规定，以防止误用或污染。
3. 药品分析实验室装修施工规划
装修施工规划就像是为这位药剂师打造一座现代化的实验室一样，既美观又实用。选择耐腐蚀、易清洁的材料是关键，以防止化学品对环境的影响。实验室的照明设计也至关重要，确保各个操作区域有足够的光线。此外，实验台面的材质、实验室通风系统的设计都需要考虑周到，以提升实验室工作效率。
结论：通过合理的布局规划、严格的管理制度和精心的装修施工规划，我们可以打造一个安全、高效、精密而又充满活力的药品分析实验室，为药品质量与安全保驾护航，为人民健康贡献力量。

大学化学分析实验室布局

1.实验中心配备良好的通风和排气设备，实验室整洁、明亮、规划完善，使水(蒸馏水)、电、气就位实验室装修参与多个医疗重点课题的实验和临床研究，同时参加国际会议和国内重点峰会论坛，为当今的细胞免疫治疗和癌症/肝病患者奉献了自己的一份力量。
洁净实验必须控制实验室的洁净度，对新风进行过滤，使实验室达到一定的净化要求其中排风系统是重点，对于保证实验室相对负压环境和有效过滤室内污染排风起着重要的作用洁净实验室确保手术台洁净度达标，一般多采用垂直层流式效果较好　层流手术室是一个"正压"环境，其空气压力根据其不同区域（如手术间、无菌准备间、刷手间、麻醉间和周围干净区域等）洁净度不同要求而不同。
实验室设计按不同专科，手术间又可分为普外、骨科、妇产科、脑外科、心胸外科、泌尿外科烧伤科、五官科等手术间由于各专科的手术往往需要配置专门的设备及器械，因此，专科手术的手术间宜相对固定每个学生都配备了一个特殊的计数器、一个标准的测试台和各种常用的实验仪器。
2.实验室建立了一系列易燃，易爆，剧毒物质使用和管理安全系统，严格执行国家安全和环保标准，并配备干粉灭火器等安全防护专用设备消防栓实现防火防爆，防盗，防破坏等四项预防措施为学生创造了良好的实验氛围
3.所有实验药品统一存放，严格执行药品接收、审批和标准化记录制度，避免药品存放不科学、丢失、环境污染以及由此引发的人身和公共安全事故
4.建立实验室废物和污水的收集和处理系统，满足环境保护的要求
5.每个实验室都配备了安全措施，如通风系统，应急喷水灭火系统和医药急救箱，以确保紧急处理紧急情况。
6.实验室中心应加强安全环保意识，认真开展师生安全教育，努力优化实验室环境，确保实验室安全学生实验前的第一堂课是实验室安全、环境保护和良好的科学实验习惯的素质教育课程，保证学生牢固掌握安全知识，时刻注意节约资源，重视环境保护。
NTAL保护，培养科学良好的实验习惯新的实验室人员，包括实验教师和实验技术人员，必须首先进行安全教育，掌握基本的安全技能和预防措施，才能操作
7.实验中心制定了安全健康措施，实施了一般安全、卫生责任人制度。
易燃、易爆、毒性、环境污染等物品由专人管理，按环保要求进行处理，保证师生的健康安全
8.对于大型精密仪器室，实施计算机控制的门卡管理打开每张卡的卡的时间限制可以通过软件设置，消除了老式钥匙泛滥的弊端实施视频监控，防盗等安全措施，确保实验室监控记录和安全使用的完整性，为教师和学生提供良好的安全和环保软硬件环境和教学环境。

单颗粒分析实验室规划

作为得创坤灵实验室工程专家，我将从单颗粒分析实验室规划的角度出发，为您介绍这一重要领域的设计与建设。
1. 实验室常用颗粒分析方法
在单颗粒分析实验室规划之前，我们首先要了解实验室常用的颗粒分析方法。颗粒分析是通过对样品中的颗粒进行检测和分析，来获取其物理特性和化学成分的一种方法。常见的颗粒分析方法包括激光粒度分析、显微镜观察、电子显微镜分析等。这些方法在实验室中起着至关重要的作用，为科研和生产提供了可靠的数据支持。
2. 单颗粒分析实验室规划设计
在进行单颗粒分析实验室规划设计时，我们需要考虑实验室的功能需求、设备配置、安全环境等方面。实验室应当根据实际需求合理规划空间布局，确保设备摆放合理，通风良好，操作流程顺畅。此外，实验室的设计还应考虑到未来的扩展性和灵活性，以适应不断发展的科研需求。
3. 单颗粒分析实验室规划方案
制定单颗粒分析实验室规划方案时，需要充分考虑实验流程、人员流动、安全管理等因素。合理划分实验区域、样品处理区域、数据分析区域等功能区域，确保各个区域之间的协调配合。同时，规划方案还应包括设备采购、安装调试、环境监测等方面的具体措施，为实验室的顺利运行提供保障。
4. 单颗粒分析实验室规划建设
进行单颗粒分析实验室规划建设时，需要对实验室的建筑结构、设备布置、通风系统等进行细致设计和施工。建设过程中要严格按照规划方案进行操作，确保建设质量和安全。此外，建设完成后还需进行设备调试和人员培训，为实验室的正常运行做好准备工作。
单颗粒分析实验室规划是一项复杂而重要的工程，需要全面考虑实验需求、安全要求和未来发展方向。通过科学合理的规划设计、精心策划的方案制定和严谨细致的建设施工，我们可以打造一个高效、安全的实验环境，为科研工作提供有力支持。得创坤灵实验室工程将继续致力于为客户提供优质的实验室规划设计和建设服务，助力科研事业的发展。

化学分析实验室标准

1.高度和噪声要求：实验室吊顶与地面净高3米，实验室内噪音≤60dB，相对湿度：40%～60%，温度22℃±3℃或18℃～25℃，夏季不超过高限，冬季不低于低限.。
2.彩钢板墙体.吊顶：实验室内的隔断墙体采用优质双面复合夹心净化彩钢板.加以玻璃窗隔墙隔墙须达到隔热.隔音.防腐.防火.易清洁消毒。彩钢板总厚度为50mm，两侧钢板厚度不得少于0.6mm，内填无机镁质凝胶材料不得用聚苯乙烯塑料泡沫材料即EPS材料.。防火等级为A级。彩钢板墙面与地面.彩钢板墙面之间交接处采用半径不小于30mm的环氧树脂喷塑铝合金圆弧处理。彩钢板拼缝应密封处理。密封胶需用进口医用密封胶，不得产生挥发性有毒气体。彩钢板表面涂层.圆弧环氧树脂喷涂材料和拼缝密封材料均须具有抗静电性能，可防止有害颗粒被吸附到墙体表面。彩钢板安装前须试摆。过道隔断墙采用进口氧化铝处理的半高双层钢化玻璃窗双层玻璃内含可调铝合金百叶.。玻璃厚度为8mm,下缘距地1100mm。区间隔离外墙采用12mm喷砂钢化玻璃。3.辅助用室装修标准
3.辅助用室装修标准
1.药品储藏室
由于很多化学试剂属于易燃.易爆.有毒或腐蚀性物品，故不要购置过多。储藏室仅用于存放少量近期要用的化学药品，且要符合危险品存放安全要求。要具有防明火.防潮湿.防高温.防日光直射.防雷电的功能。药品储藏室房间应朝北.干燥.通风良好，顶棚应遮阳隔热，门窗应坚固，窗应为高窗，门窗应设遮阳板。门应朝外开。易燃液体储藏室室温一般不许超过28℃，爆炸品不许超过30℃。少量危险品可用铁板柜或水泥柜分类隔离贮存。室内设排气降温风扇，采用防爆型照明灯具。备有消防器材。可以符合上述条件的半地下室为药品储藏室。
