实验室设计规范

文  本  目  录

• BSL-3实验室净化通风系统设计规范
• 实验室设计规范和标准
• 医学检测实验室设计建设相关标准规范
• 实验室装修建设设计规范
• 实验室设计布局以及规范详情介绍

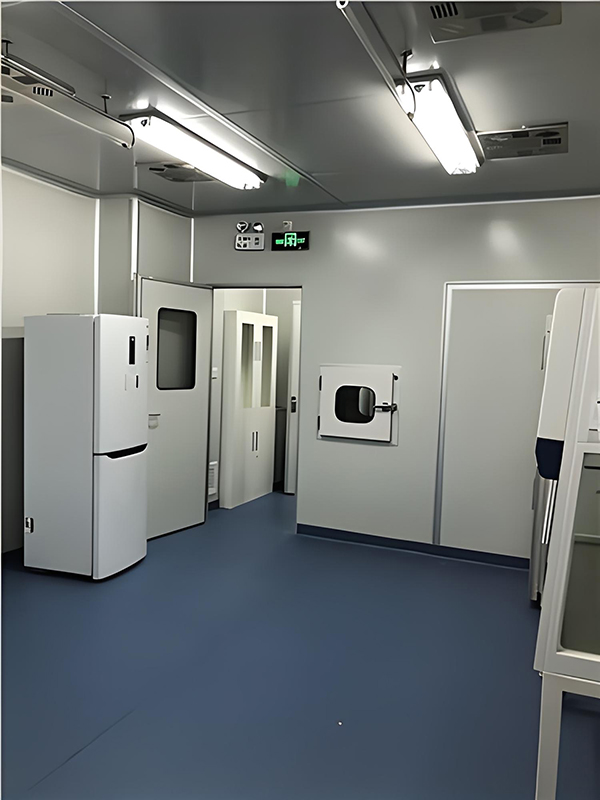

BSL-3实验室净化通风系统设计规范

1.必须安装独立的通风空调系统以控制实验室气流方向和压强梯度。该系统必须确保实验室使用时，室内空气除通过排风管道经高效过滤排出外，不得从实验室的其他部位或缝隙排向室外；同时确保实验室内的气流由“清洁”区域流向“污染”区域。进风口和排风口的布局应使实验区内的死空间降低到最小程度。
2.通风空调系统为直排系统，不得采用部分回风系统。
3.环境参数：相对于实验室外部，实验室内部保持负压。实验间的相对压强以－30Pa～－40Pa为宜，缓冲间的相对压强以－15Pa～－20Pa为宜。实验室内的温、湿度以控制在人体舒适范围为宜，或根据工艺要求而定。实验室内的空气洁净度以GB 50073—2001《洁净厂房设计规范》中所定义的七级至八级为宜。实验室人工照明应均匀，不眩目，照度不低于500lx。
4.为确保实验室内的气流由“清洁”区域流向“污染”区域，实验室内不应使用双侧均匀分布的排风口布局。不应采用上送上排的通风设计。由生物安全柜排出的经内部高效过滤的空气可通过系统的排风管直接排至大气，也可送入建筑物的排风系统。应确保生物安全柜与排风系统的压力平衡。
5.实验室的进风应经初、中、高效三级过滤。
6.实验室的排风必须经高效过滤或加其他方法处理后，以不低于12m/s的速度直接向空中排放。该排风口应远离系统进风口位置。处理后的排风也可排入建筑物的排风管道，但不得被送回到该建筑物的任何部位。
7.进风和排风高效过滤器必须安装在实验室设在围护结构上的风口里，以避免污染风管。
8.实验室的通风系统中，在进风和排风总管处应安装气密型调节阀门，必要时可完全关闭以进行室内化学熏蒸消毒。
9.实验室的通风系统中所使用的所有部件均必须为气密型。所使用的高效过滤器不得为木框架。
10.应安装风机启动自动联锁装置，确保实验室启动时先开排风机后开送风机。关闭时先关送风机后关排风机。
11.不得在实验室内安装分体空调器。

实验室设计规范和标准

科实验室设计团队为大家整理了实验室设计规范和标准，具体如下
一、中国实验室设计规范和标准
1、JGJ91-93 《科学实验室建筑设计规范》
2、GB 50881-2013《疾病预防控制中心建筑技术规范》
3、GB 50189-2015《公共建筑节能设计标准》
4、GB 50016-2014（2018 年版）《建筑设计防火规范》
5、GB 50352-2019《民用建筑设计统一标准》
6、GB 50057-2010《建筑物防雷设计规范》
7、GB 50346-2011《生物安全实验室建筑技术规范》
8、GB 50736-2012《民用建筑供暖通风与空气调节设计规范》
9、GB 51251-2017《建筑防烟排烟系统技术标准》
10、GB 50015-2003《建筑给水排水设计规范》
11、GB 50116-2013《火灾自动报警系统设计规范》
12、GB 50073-2013《洁净厂房设计规范》
13、GB 3095-2012《环境空气质量标准》
14、GB/19489-2008《实验室 生物安全通用要求》
15、GB 14925-2010《实验动物 环境及设施》
16、GB/T 32146．1-2015《检验检测实验室设计与建设技术要求 第 1 部分：通用要求》
17、GB/T 32146．2-2015《检验检测实验室设计与建设技术要求 第 2 部分：电气实验室》
18、GB/T 32146．3-2015《检验检测实验室设计与建设技术要求 第 3 部分：食品实验室》
19、GB/T29475-2012《移动实验室设计原则及基本要求》
20、GB/T29479-2012《移动实验室通用要求》
21、GB/T29474-2012《移动实验室内部装饰材料通用技术规范》
22、GB/T33247-2016《 移动实验室供、排水系统设计指南》
23、GB18871-2002《电离辐射防护与辐射源安全基本标准》
24、GB 8978-1996《污水综合排放标准》
25、GB 16297-1996《大气污染物综合排放标准》
26、GB24820-2009《实验室家具通用技术条件》
27、HJ865-2017《恶臭嗅觉实验室建设技术规范》
28、GB/T31190-2014《实验室废弃化学品收集技术规范》

医学检测实验室设计建设相关标准规范

医学实验室建设基本标准：
严格区分清洁区、半污染区、污染区。
1.实验区临床血液与体液检验实验室、临床化学检验实验室、临床免疫检验实验室、临床微生物检验实验室、临床细胞分子遗传学实验室、临床病理实验室等。
2.辅助区供电室、供水室、消毒供应室、仓库等。
3.办公区办公室、档案室、会议室、休息室等

实验室装修建设设计规范

实验室建设是一项系统的工程，涉及周期长.预算限制.场地制约.地理位置.气候特点等诸多因素，需要有系统的.闭环的思维和理念。那么一个好的实验室设计方案应该关注哪些因素呢
1.实验室平面布局设计
实验室平面布局设计是根据实验室性质.实验室的目标定位.实验室的功能要求.实验类型以及实验工艺流程等因素，按照国家相关标准针对实验室既有场地进行科学.合理的功能间区分和布局的工作。
实验室平面设计要求实验室设计师必须熟悉我国建筑装饰知识.我国实验室相关标准和规范.熟悉所设计的实验室实验工艺流程等。
2.实验室面积与仪器分布
实验室设计前应根据该实验流程来确定仪器的种类.数量.规格型号.外形尺寸.电压功率等参数以及摆放位置，设计师针对性的做出仪器电源.给排水.供气.纯净水以及排风管道接口的设计。根据仪器数量及放置位置确定各区域所需面积，分割有效利用空间。仪器摆放不仅要方便工作，还要考虑地面承重问题。
3.通风系统设计
实验室通风系统设计是实验室设计中的重中之重，也是实验室建设成败的关键因素。实验室通风系统设计包含排风系统和补风系统两方面。
实验室通风系统的设计应根据《采暖通风与空气调节设计规范》，《民用建筑供暖通风空气调节设计规范》等规范，排风系统则需要通过实际实验室所需排风风量.管道长度.管道走向以及现场实际情况，依据流体力学进行综合的分析计算，科学合理的设计排风系统，进而达到设计上实验室的安全.舒适.节能等目的。
补风系统，则应根据实验室类型的要求进行设计，以实现特定的实验室对房间压差的特定要求。一般理化实验室要求保持微负压状态个别特殊的生物安全实验室则有压力梯度的要求，如标准的实验室四个功能区压力就是要求递减，试剂准备区样品制备区基因扩增区产物分析区。这样的实验室在设计时需要通过送排风的控制来实现。
4.电气设计
实验室电气工程设计包含强弱电两方面。强电方面主要包含仪器用电.照明插座等，弱电包含：网络.数据通信.广播.视频监控等。
强电设计应根据各仪器设备功率汇总，按功能间.楼层.整栋大楼一级一级的进行统计，依据电气工程学相关知识进行配电系统的设计。每个仪器间单独设置房间终端配电箱，且主要仪器需要单独留出一个回路，不能与房间照明或其他插座串联，这样主要是满足仪器设备的使用和维护要求。楼层配电箱应安置在专用的配电房，设置门锁，需专人管理。
实验室应配备不间断电源为实验室主要设备提供保护。根据实验室设备用电参数，确定不间断电源功率及电流参数，应注意不间断电源的选择应为实验室发展预留足够空间，考虑未来一段时间实验室添置仪器设备的可能性及计划购置仪器的参数，然后充分预留配电负荷。电插根据需要可设计在墙面或地面，地面电插应有一定程度的防水，电插位置应靠近所供电仪器，减少地面走线使实验室更加整洁。由于不间断电源散热.噪音较大，实验室规划时在后部设置了独立供电房并在房间中安装专用空调。
5.给排水设计
实验室给排水包含自来水和纯水。因为实验室的给排水最好的方式都是采用暗装，所以设计如果有遗漏的话将会给后期的实验室管理带来很大的不便和烦恼。
普通自来水一般而言，实验室给水管道选用优质的管道，主管可以选用，支管可以选用排水管选用优质的管道，一般选择或，特殊情况可以选用的。
纯净水，根据所有设备满负荷运行所需纯水水量及等级确定合适制水设备，所选设备水处理能力也应预留足够空间。设计中将噪音最大的气泵为自动化流水线提供气体压力和纯水处理仪放置在中心实验室后部独立的水机房，纯水仪防漏管道直接联通实验室排水系统，并在机房内设置了吸水泵，方便处理一定程度的泄露。此外，还在实验室仪器轴线上设置了两个地底凹槽，给排水管路全部铺设在地下。
6.实验室温度.湿度要求空调系统
实验室的温湿度应根据实验要求设计，普通的理化室采用普通的分体空调或多联机即可。对于精密仪器室对温湿度有一定的要求，比如，等。另有一些特殊的如纤维检验.纸品检测.纺织面料等对温湿度都有更高的要求。设计师在设计这样的实验室是需要依据标准针对性的选材。
纺织品和纺织原料检验的标准大气按标准规定，温度，相对湿度纸张.纸品和纸箱类商品检验的标准大气按照。除了常规温湿度的恒温恒湿实验室，还有其它特殊的低温.高温.相对湿度要求小于低湿.相对湿度高于的高湿等特殊要求的恒温恒湿实验室。
7.照度及噪音控制设计
根据生物安全实验室建筑技术规范要求实验室照度不低于，噪声不超过。实验室内装修前，向施工方提出了实验室的照度要求，建成后又进行了照度检测，机房照度约为，核心工作区照度约为，基本符合实验室建设标准。采取水电独立等措施后实验室环境噪音明显减小，尤其是在相对独立的核心工作区测定分贝数与普通诊室基本相同。
8.净化及净化等级
实验室建设前应根据《微生物和生物医学实验室生物安全通用准则》.《实验室生物安全通用要求》.《病原微生物实验室生物安全管理条例》国务院号令进行生物安全评估，确定实验室是否需要净化以及净化等级〔
评估结果：自动化实验室防护水平应不低于级实验室要求，实际设计中实验室各项指标完全符合实验室要求，包括明确标识.独立更衣室.独立库房，配备了洗眼器.高压蒸汽灭菌器及应急工具。此外还在设计中参考了实验室建设的部分要求。楼层高度不小于，实验室内通道净宽不小于，门宽度不小于，同时门的高度与宽度应方便实验室内仪器运输，建成后实验室门禁系统.换气频率.温湿度控制等部分指标达到了级实验室水平。

实验室设计布局以及规范详情介绍

一个现代化的环境监测实验室不仅拥有高精尖的科学分析仪器，更重要的是要有科学的实验室规划设计布局和先进的实验室管理理念。今天，我们就环境监测实验室的规划设计布局展开一系列讨论。
一、平面设计系统
1.设计符合人体学
在做实验室平面设计的时候，首先要考虑的因素就是安全。实验室是最容易发生爆炸、火灾、毒气泄漏等事件的地方，所以在做平面设计的时候，应尽量地要保持实验室的通风流畅、逃生通道畅通。
天平台、仪器台不宜离墙太近，离墙40CM为宜。为了在工作发生危险时易于疏散，实验台过道全部通向走廊。实验室走廊净宽度宜为2.5-3.5米，普通实验室双门宽以1.1-1.5米为宜，单门宽以0.8-0.9米为宜。
2.实验室功能分类
根据监测中心实验室检测分析功能的不同，主要将实验室分为五类：普通化学实验室、物理监测实验室、仪器分析实验室、洁净实验室(无菌实验室)和辅助实验室。普通化学实验室主要是进行容量分析、离子测定、氧化还原等实验;物理监测实验室主要是进行物理性监测分析实验;洁净实验室主要是通过人为的手段，应用洁净技术实现控制室内空气中尘埃、含菌浓度、温湿度与压力、以达到所要求的洁净度、温湿度和气流速度等环境参数;辅助实验室主要有天平室、高温室、纯水室、气瓶室、贮藏室等。
二、单台结构功能设计系统
实验室专用基础配套装备主要分三大部分：A.实验台部分;B.仪器台部分;C.功能柜部分。
A.实验台部分
根据监控中心实验室设计功能，主要涉及三类实验台：物理实验台(物理监测实验)、化学实验台、生物实验台(主要用于净化无菌实验)。
B.仪器台部分
仪器台对承重性、稳定性、抗外干扰、电控要求很高，气体配送严格、安全、可靠、方便、易管理。承重最好达到500Kg以上，用于仪器分析实验室。
C.功能柜部门
功能柜的主要作用是服务和储存，重要功能部分涉及安全、环保问题。功能柜按目前主流设计主要有全木和钢木两种，根据具体需要可以分别选择。
三、供排水设计系统
供排水设计系统主要是为前期实验室建筑设计服务。为建筑设计院提供实验台上下水点。按照用水和排水性质的不同，将监测监控中心实验大楼的供排水系统分为实验供排水和日常供排水两类，供排水管道各自独立。
四、电控系统
环境监测实验室用电主要包括照明电和动力电两大部分。动力电主要用于各类仪器设备用电、电梯、空调等的电力供应。实验室供电系统也是实验室最基本的条件之一。实验室区域要求兼有交流、直流电源，以及单相、三相两种电源插座，并常有稳压要求。
五、气体配送系统
环境监测实验室用气主要有不燃气体(氮气、二氧化碳)、惰性气体(氩气、氦气等)、易燃气体(氢气、一氧化碳)、助燃气体(氧气)组成。除不燃气体、惰性气体外其他气体不进入实验室，通过输气管接到各实验室内。一般气相色谱室配置氦气、氮气。气质联用室配置了氦气、氢气、氧气。氢气管线上的连接管件都要连接后焊接，严禁有泄漏的可能。所有的管线在安装完毕后一定要做气密性试验，并在使用前要先除油。由于管道细小，管间距小，安装过程中可依据现场情况进行调整，保证间距不小于45mm，气瓶装瓶时，易燃易爆与惰性气体同柜，杜绝两种易燃气体同瓶装一柜。
六、气体排出系统
实验室内存在许多不利于人体健康的化学物质污染源，特别是有害气体，排风非常重要。但能源往往会被大量的消耗，所以，实验室的通风控制系统既要安全，又要符合节能的需要。实验室通常排风设备主要有：通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。
