实验室照明设计规范

文  本  目  录

• 实验室装修之照明设计
• 实验室照明施工安装要点
• 化学实验室采光、照明强度设计
• 动物实验室照明的设计
• 实验室照明工程技术设计要求
• 动物实验室照明和紫外线

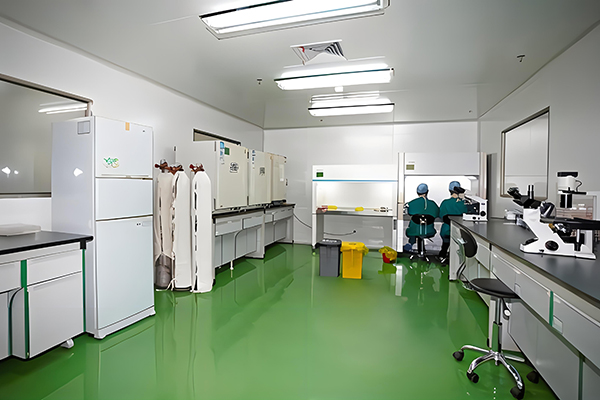

实验室装修之照明设计

为了保证安全性，设计时要严格按相关的行业标准及法律法规来装配布局，特别是工作流程.工作区域的分布是否合理将直接影响实验室的安全性。安全通道.消防设施.水电网管.防鼠防蚊.生物安全柜.通风口，排风口.给排水.自动感应设备.消毒感控设备的布局都应详细论证.确保合格
1.实验室所有仪器所需电量和所需电插座数量，布局合理，使用安全和方便
3.应充分考虑计算机所需插座
4.照明设备安装的位置：照明设备应安装成与工作台面呈垂直或对角线，可消除物体遮挡产生的阴影

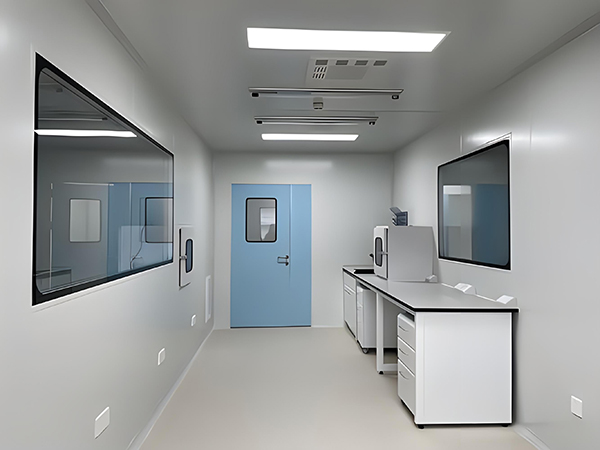

实验室照明施工安装要点

1.净化实验室应根据检测要求提供足够的照明，在施工前要进行复核。实验室应有应急照明设施
2.灯具安装应易于清洁
3.在需要防止微生物的滋生和污染的实验室内设置紫外线杀菌灯
4.室内洁净灯具安装完毕，应该及时清扫

化学实验室采光、照明强度设计

学校化学实验室采光、照明强度设计
1.采光 《中小学建筑设计规范》要求：实验室的实验桌面采光系数最低值为 1.5%，玻地比为 1.6；走道、楼梯间应直接采光；房间内各表面应采用浅色装修，室内各表面的反射系数值应符合表 1-1 的规定。表 1-1 房间内各表面的反射系数值 表面名称 反射系数（%） 顶棚 70～80 前墙 50～60 地面 20～30 侧墙、后墙 70～80 课桌面 35～50 黑板 15～20
2.照明 实验室的实验桌面的平均照度不应低于 150Lx。照明光源宜采用荧光灯，灯具距桌面的最低悬挂高度不应低于 1.7m，且灯管排列应采用长轴垂直于黑板的方向布置。黑板还应另设黑板灯，黑板灯对学生和教师均不得产生直接眩光，其垂直照度的平均值不应低于 200 Lx，同时，黑板面上的均匀照度不应低于 0.7。

动物实验室照明的设计

照明灯具应当防水，可以是吸顶式或吊式(嵌入的灯具可能难以密封来防止昆虫和寄生虫的侵入)。应当控制照明的昼夜循环。小动物的照明等级范围在60-80英尺烛光之间，根据种类而定。在笼房中推荐使用自动照明控制以提供足够的黑暗和光明的时间。昼/夜自动照明控制应当具有手动控制、计时器和警报系统。

实验室照明工程技术设计要求

实验室照明工程设计为普通照明系统、应急照明系统、值班警卫照明系统和障碍照明系统。普通照明系统中，根据各实验室功能间对照明的不同，采用一般照明净化实验室，普通实验室台面照度、局部照明和混合照明。照明所用的光源不对分析仪器产生干扰。应急照明设计为备用应急照明、安全应急照明和疏散应急照明，警卫照明和障碍照明可在其工作范围内根据有关部门规定装设。

动物实验室照明和紫外线

1保证屏障环境动物实验室照明和紫外线设备的有效使用。1.2保证光照强度和明暗交替时间符合国家标准。操作方法
光照强度和明暗交替时间按照GB 9425-2001中的标准执行(即工作照度:150~300LX，动物照度:10~20LX，明暗交替时间:10/14小时)
2在更衣室、各个走廊、传递窗等处按10~15平方米面积安装30瓦功率的紫外线消毒设备。
3光照的明暗交替由自动控制器控制。
4屏障环境内在无人状态下，动物室每天开启紫外线灯30min、其它区域每天开启紫外线灯1小时。
5照明及紫外线设备有损坏、烧坏时，立即通知维修人员维修、更换。
6照明电源开关定时控制器操作规则
6.1在设定电源开关定时控制之前，将控制面板左上角的电源频率调节至所需赫兹数(Hz)
6.2设定目前时间:顺时针转动控制面板中央的园盘，将代表目前时间的数字对着“▲”标志;
6.3设定开灯时间:将代表开灯时间的红色“时间设定别针“安置在园盘上开启电源的时间位置，
6.4设定关灯时间:将代表关灯时间的白色“时间设定别针”安置在园盘上关闭电源的时间位置;
6.5 将控制面板右上角上的手动“ON-OFF“开关顺时针转动至"ON”的位置。
6.6若人工控制照明，则无需使用定时控制器;若停电等原因延误了时间，必须重新进行设定。
